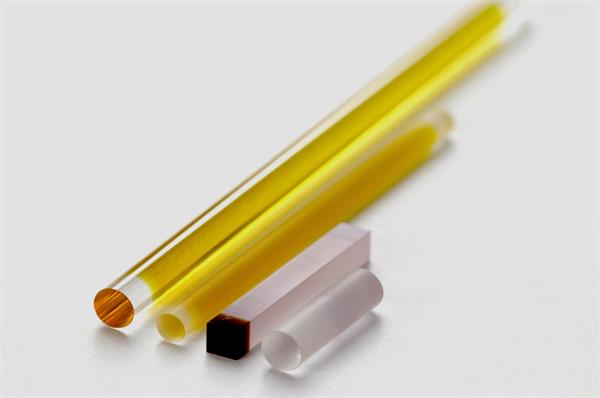

拡散接合結晶 (Diffusion Bonded Crystals)＜レーザー結晶＞
メーカー名CRYSLASER
拡散接合結晶は、1つのレーザー結晶と１つ又は2つのノンドープ材料で製造されています。これらは光学式の接続方法で結合され、高い温度の下でさらに接合されます。拡散接合結晶は熱レンズ効果を抑えることができるため、ハイパワーレーザーのアプリケーションで安定的に使用されています。
＜仕様＞
| 材料 | ドーピング量 | 有効径(mm) | 長さ(mm) |
|---|---|---|---|
| Nd:YAG+Cr4+:YAG | 0.1-3%/0.6-7.0 | 2×2-20×20 | 0.5-200 |
| YAG+Nd:YAG | 0.1-3% | 2×2-20×20 | 0.5-200 |
| YAG+Nd:YAG+YAG | 0.1-3% | 2×2-20×20 | 0.5-200 |
| YAG+Nd:YAG+Cr4+:YAG | 0.1-3%/0.6-7.0 | 2×2-20×20 | 0.5-200 |
| YVO4+Nd:YVO4 | 0.1-3% | 2×2-20×20 | 0.5-200 |
| YVO4+Nd:YVO4+YVO4 | 0.1-3% | 2×2-20×20 | 0.5-200 |
| YVO4+Nd:YVO4+YVO4 | 0.1-3% | Dia2-15 | 0.5-200 |
＜拡散接合結晶キャパビリティー＞
| Nd:YVO4 Doping | 0.1-3% |
|---|---|
| Nd:YAG Doping | 0.1-3% |
| Wavefront Distortion | <λ/8@633nm |
| オリエンテーション | +/-0.5deg |
| Scratch/Dig | 10/5@MIL-O-13830A |
| フラットネス | λ/10@633nm |
| 有効径 | >90% |
| 平行度 | 10 arc seconds |
| ロス（本質的） | <0.1％cm-1 |
| コーティング | AR or HRコーティング |
ポイント
- 高いダメージスレッシュホールド
- ビーム品質の改善
- 熱効果の抑制
- 効率の改善
- コンパクトサイズ
