極狭線幅 周波数可変レーザー
メーカー名DEEPLIGHT
- 光源
- 半導体レーザ・VCSEL
- DFB・狭線幅
- 波長可変
- 1550nm
1550nm帯で動作する極狭線幅（＜100Hz）かつ周波数可変型のレーザーを、コンパクトな筐体に集積した次世代光源です。低ノイズ・高安定性を実現するとともに、2MHz以上の高速周波数制御帯域と、0.5％未満の高い線形性を両立。これにより、FMCW動作や高精度センシングにおいて優れた性能を発揮します。
本製品は、高い周波数安定性と精密な変調性能を兼ね備えた、1550nm帯の極狭線幅レーザーです。固有線幅（Intrinsic Linewidth）は50Hz未満と非常に狭く、さらに積分線幅（Integrated Linewidth ）も5kHz未満に抑えられており、実使用環境においても高いコヒーレンス性能を維持できる点が特長です。0.35GHzの周波数変調レンジを備え、2MHzを超える周波数変調帯域によって高速な周波数制御が可能です。高精度なFMCW計測やファイバセンシング用途、AMO物理、コヒーレント通信、フォトニックコンピューティング、試験・計測分野など、最先端アプリケーションに対応する高性能レーザーです。

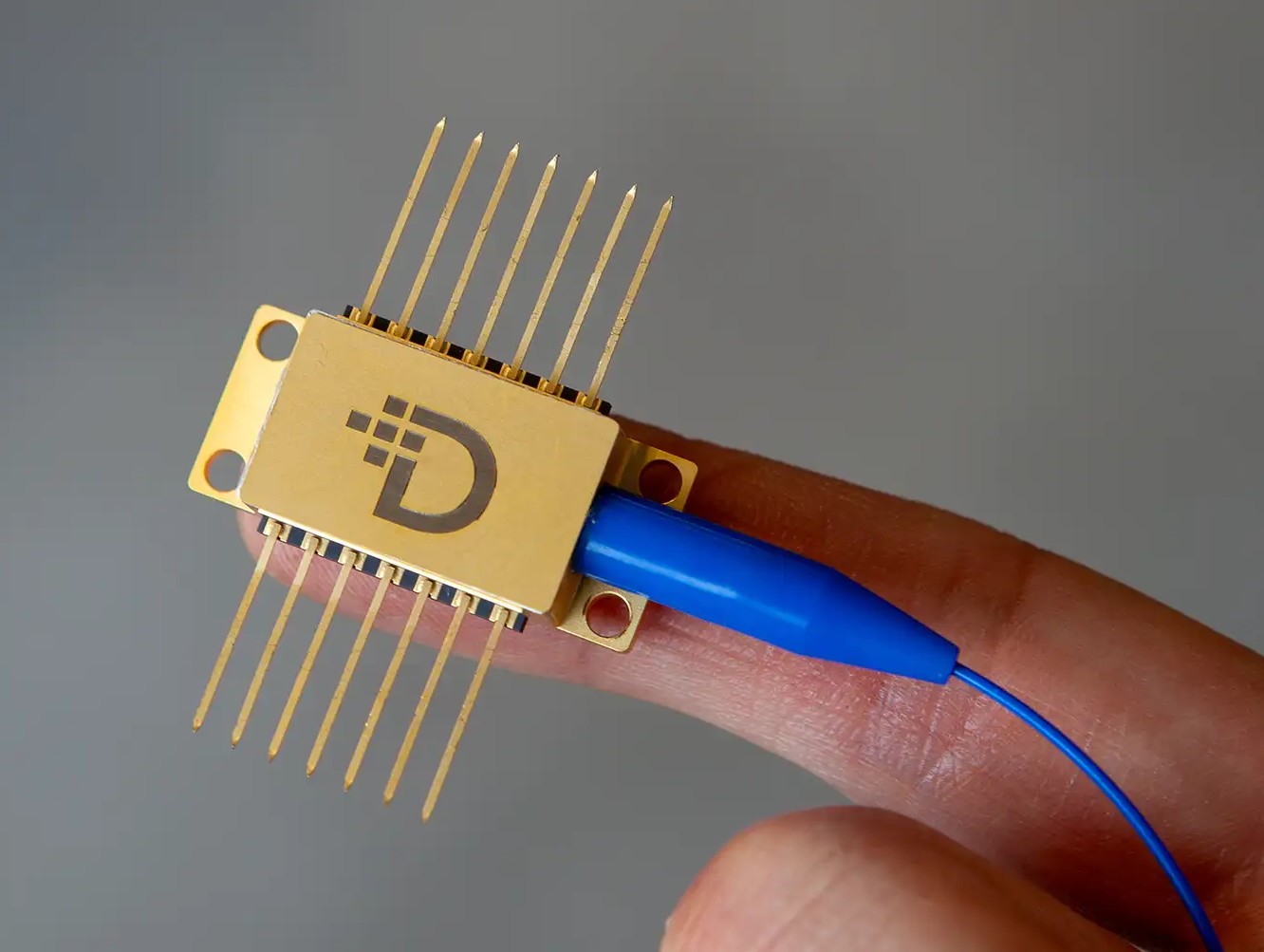

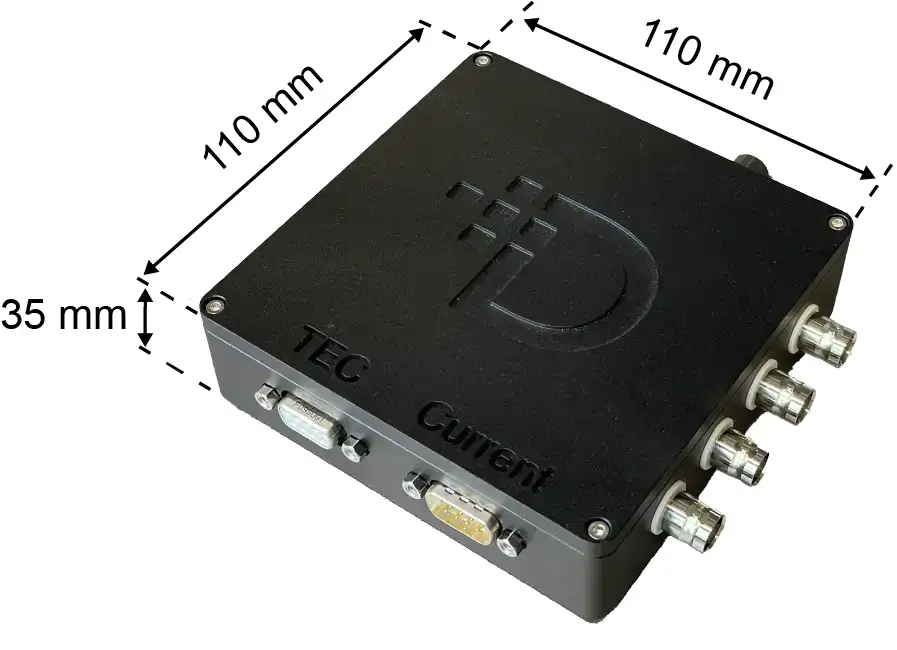

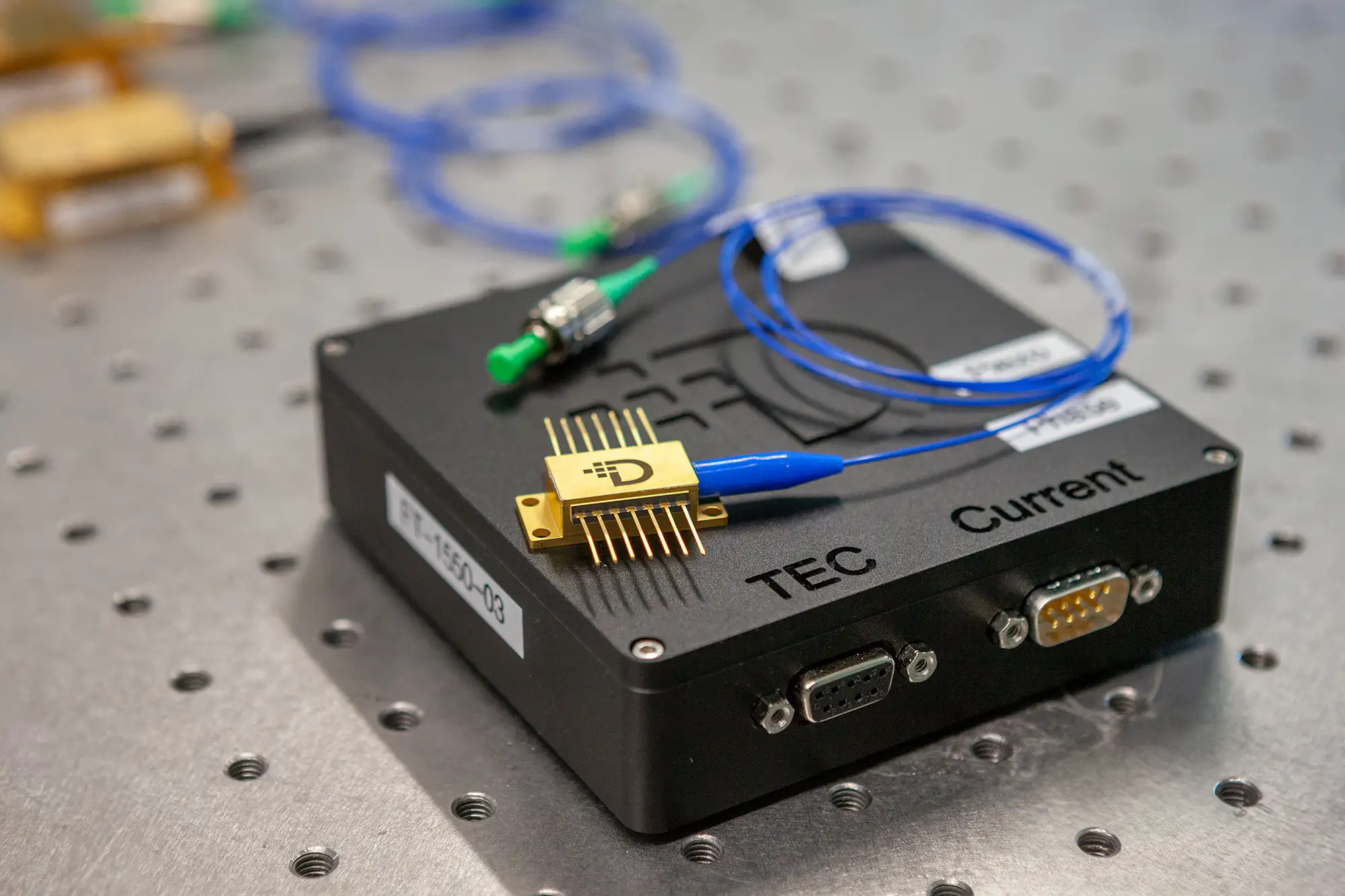

本レーザーはカスタム仕様の14ピン・バタフライパッケージ、あるいは温度制御器および電流制御器への接続を容易にするため、レーザーヘッドに組み込んだ状態での提供が可能です。
| パラメータ | 最小 (Min.) | 代表値 (Typ.) | 最大 (Max.) | 単位 | 備考 |
|---|---|---|---|---|---|
| 出力インターフェース | – | FC/APC PM Pandaファイバー | – | – | 偏波保持ファイバー |
| 波長 | 1530 | 1550 | 1565 | nm | 要望に応じてITUグリッド対応可 |
| 出力パワー | 1 | 5 | 10 | mW | – |
| 動作電流 | 100 | 200 | 300 | mA | – |
| サイドモード抑圧比（SMSR） | 45 | 50 | 60 | dB | – |
| 固有線幅 | <10 | <50 | <100 | Hz | ローレンツ線形（瞬時線幅） |
| 積分線幅 | <3 | <5 | <10 | kHz | 積分時間100ms |
| 粗波長チューニング | 0.5 | 0.75 | 1 | nm | 帯域幅 <1kHz |
| 周波数変調レンジ | 0.25 | 0.35 | 0.5 | GHz | 要望により >1GHz対応可 |
| 周波数制御帯域 | >1 | >2 | >5 | MHz | DCからフラットな応答 |
| 変調効率 | 2 | 2.5 | 5 | MHz/V | – |
| チャープ非線形性 | <0.1 | <0.3 | <0.5 | % | 掃引周波数 10–100 kHz |
用途
- 分布型光ファイバーセンシング
- FMCW LiDAR
- 原子・分子・光学（AMO）物理
- コヒーレント通信
- フォトニックコンピューティング
- 試験・計測（メトロロジー）
ポイント
- 波長（NL / FT）：1550 nm
- 固有線幅（NL / FT）：50 Hz未満
- 積分線幅（NL / FT）：5 kHz未満
- 周波数変調範囲（FT）：0.35 GHz
- 周波数変調帯域（FT）：2 MHz以上
- チャープ非線形性（FT）：0.3％ rms未満（掃引周波数 10～100 kHz）
