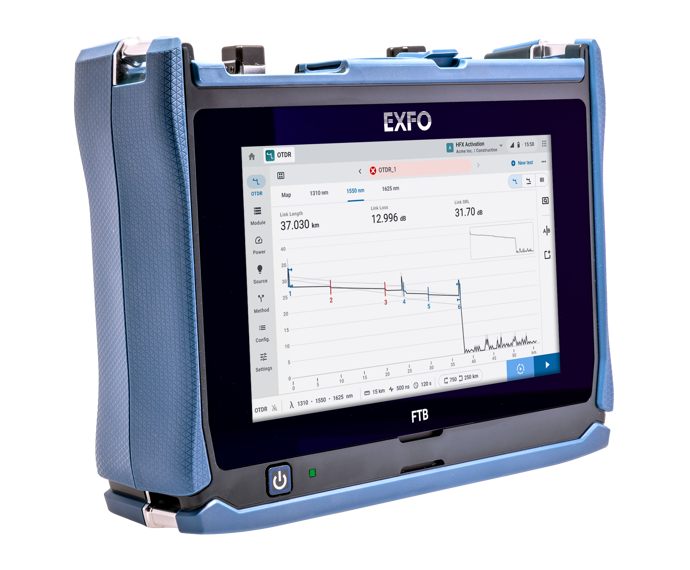

FTB Lite 720D 接続アクセス OTDR
メーカー名EXFO Inc.
FTB Lite 720Dはシングルモード／マルチモードアクセスネットワーク向けの携帯型OTDRです。現場での建設・障害解析・サービス活性化の効率化を目的に設計されたポータブル式で、常時接続機能によりクラウドやモバイルと連携し、リアルタイムで測定データを取得／共有可能です。

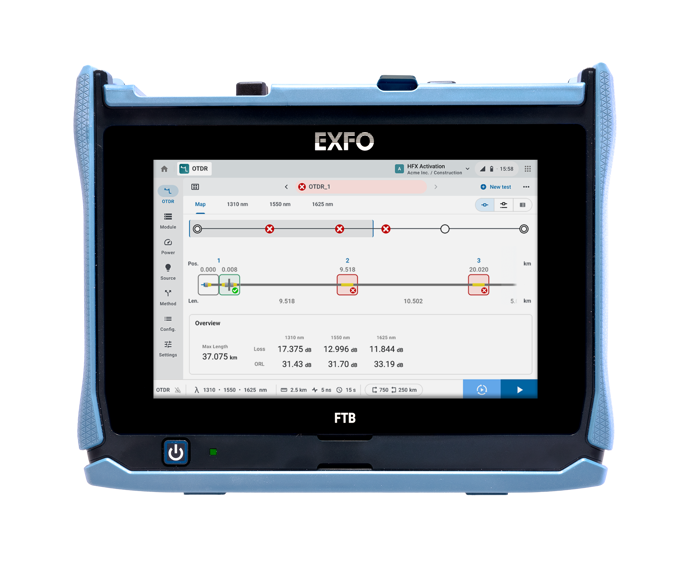

アイコンベースで直感的に分かる光リンク診断（OLM機能）
FTB LiteシリーズのOTDRには、Optical Link Mapper（OLM）機能が標準搭載されています。
OLMはOTDRトレースを自動解析し、光リンク上の各要素をアイコン表示で分かりやすく可視化します。
- 複数波長を自動解析し、統合されたリンク構成を表示
-
リニアビューと連動し、リンク上の全イベントを一目で把握
-
総延長、損失、ORLをパス／フェイル判定付きで表示
-
測定条件は自動設定、結果は明確なGo / No-Go表示
-
問題箇所と原因を分かりやすくガイド表示
測定結果の読み取りに熟練を要さず、現場での迅速な判断をサポートします。

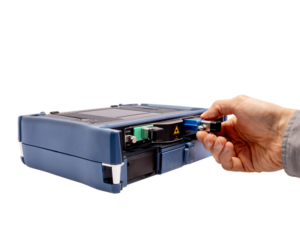

ダウンタイムを最小化するスワップアウトコネクタ
本OTDRはスワップアウトコネクタを採用。
光コネクタ部は工具不要で交換可能なため、本体をサービスセンターへ送ることなく、現場で即時対応できます。
-
コネクタ摩耗や損傷時も即交換が可能
-
内蔵診断ツールでコネクタ状態をその場で確認
-
交換後も校正期限はそのまま有効、再校正は不要
APCポートにUPCケーブルを接続してしまった場合でも、装置停止や修理待ちのリスクを大幅に低減。
保守コスト削減と稼働率向上を実現する設計です。
用途
- アクセスネットワークの構築とトラブルシューティング
- スプリッターを介したFTTx/PONテスト（最大1×32）
- FTTxサービスの有効化: GPON、EPON、XGS-PON、10GE EPON
- 中央オフィスリンク認証
- データセンターおよびプライベートネットワーク（Tier-2 認定）
- フロントホール/バックホール（FTTA、FTTT、RRH、DAS、スモールセル）
ポイント
- シングルモード（SM）で最大38 dB、マルチモード（MM）で最大30 dBのダイナミックレンジ
- イベントデッドゾーン（EDZ）/減衰デッドゾーン（ADZ）：SMおよびMMで0.7/2.5 m、, S 、MでPONデッドゾーン35 m
- スワップアウトコネクタは、必要に応じていつでも交換可能
- iOLM 対応: ワンタッチで複数のデータを取得し、明確な合否結果をビジュアル形式で表示
- SMおよびクアッドSM/MMバージョンが利用可能
- 最大10時間のバッテリー駆動時間
