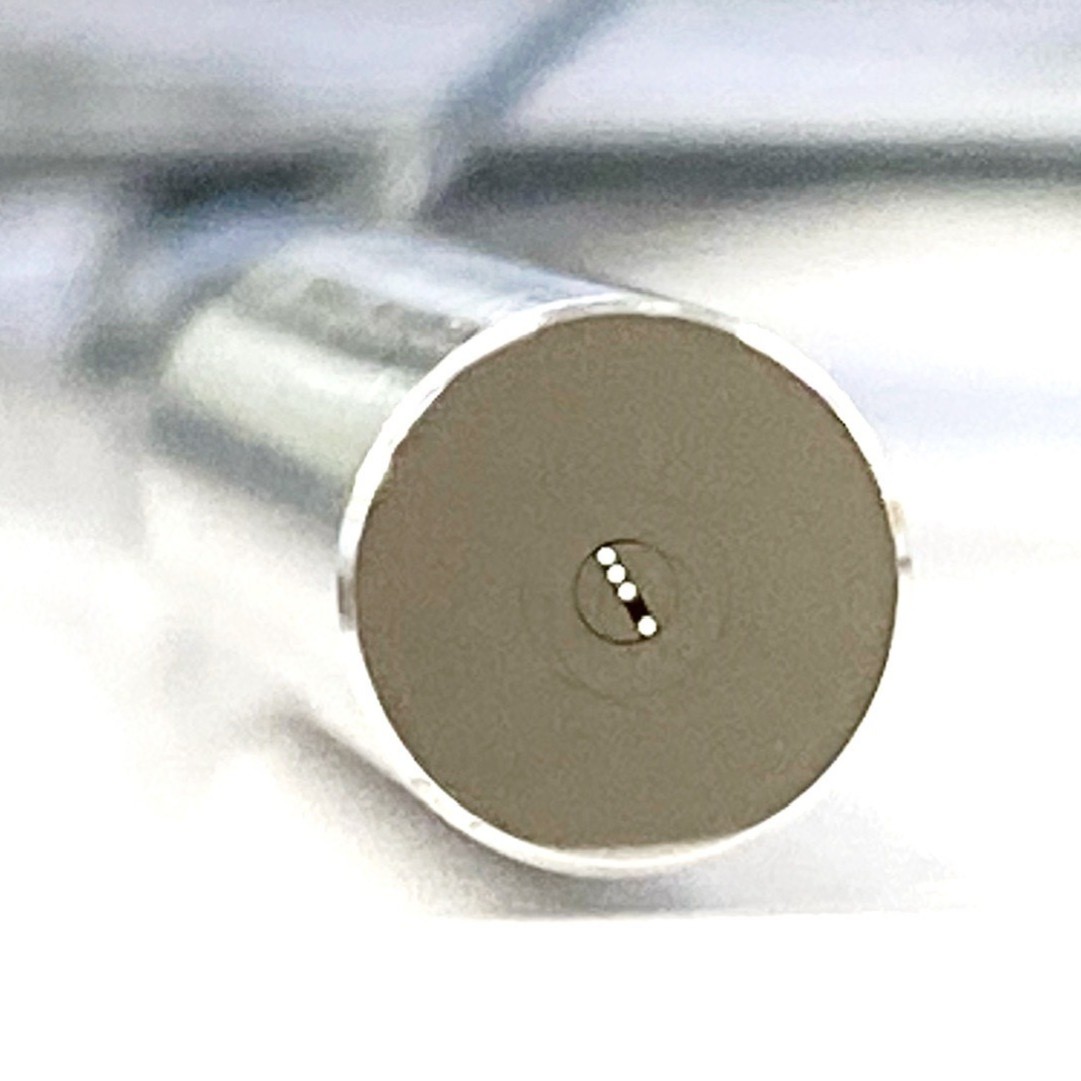

●バンドル形状・タイプシート

●ファイバ種類●

シングルモードファイバ、マルチモードファイバ、偏波保持ファイバ、多成分ガラスファイバ、プラスチックファイバ

※紫外(耐UV劣化対策用)・可視光、近赤外対応など、使用波長に合わせてファイバを選定いたします。

※使用するファイバのメーカ・型番に指定がある場合、ファイバ支給で加工を依頼したい場合もご相談下さい。

●コア径●

シングルモードファイバ：3μｍ、4μｍ、5μｍ、6μｍ、8μｍ、9μｍ、10μｍ　※使用波長により異なる

マルチモードファイバ　：50μｍ、100μm、105μｍ、200μｍ、300μｍ、400μｍ、600μｍ、1000μｍ

多成分ガラスファイバ　：30μｍ、50μｍ

プラスチックファイバ　：125μｍ、250μｍ、500μｍ、750μｍ、1000μｍ、1500μｍ　※可視光対応

※ファイバ種類を選択時に希望コア径がある場合は、お問い合わせ時に記載下さい。

※マルチモードファイバの開口数(NA)は、通常NA＝0.2ですが0.28、0.39、0.5などの高NAも検討可能です。

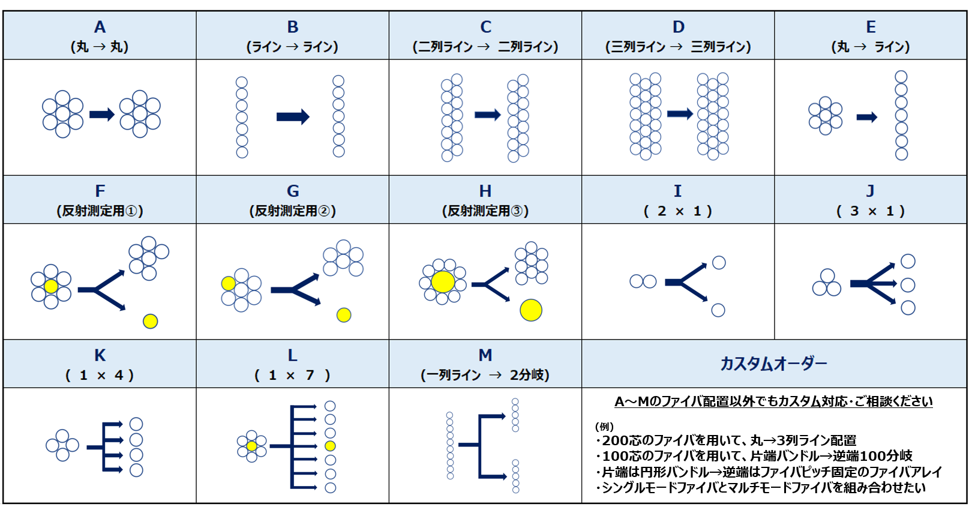

●バンドル形状●

上記のA～Mの形状、もしくは、カスタムオーダーにて対応

●ファイバ本数●

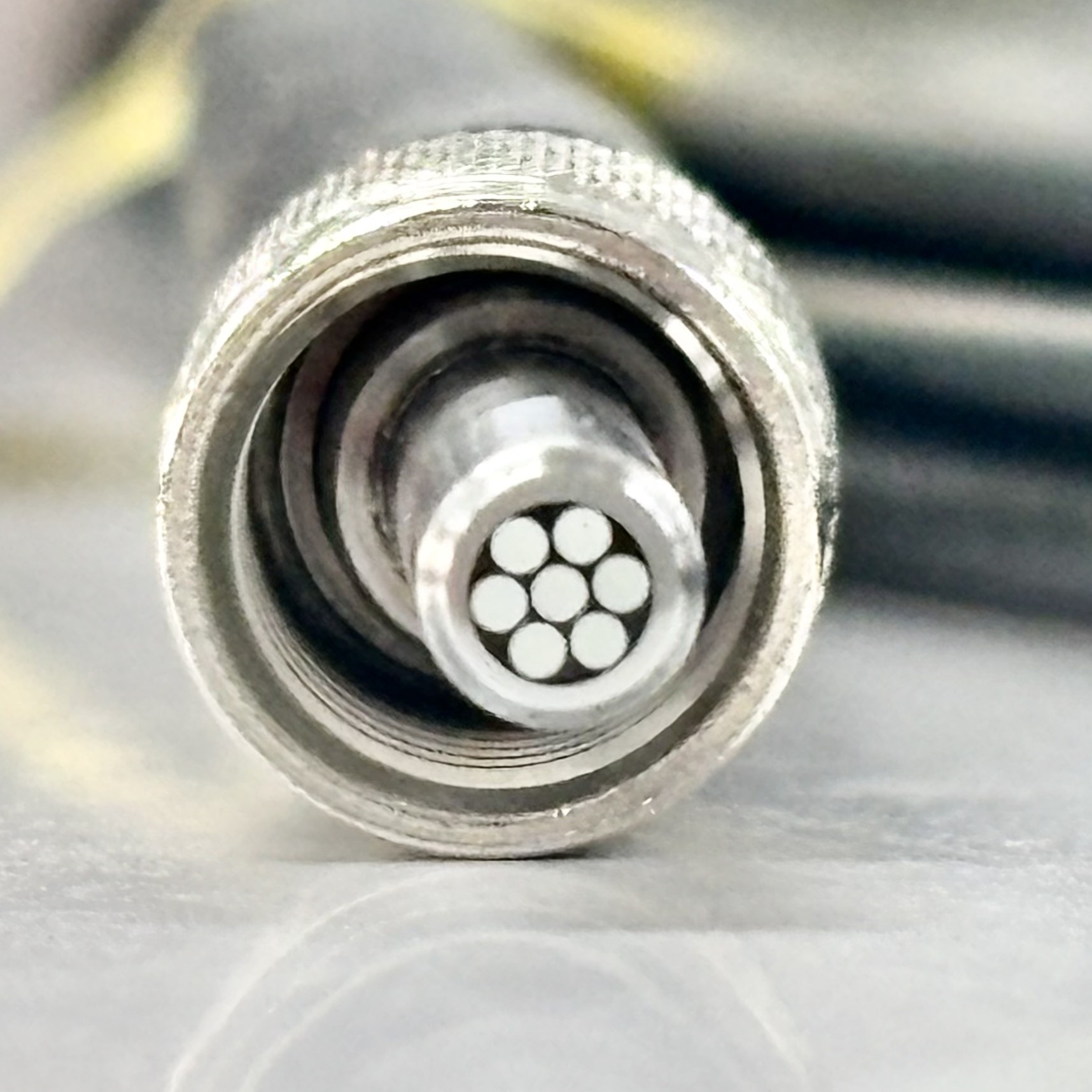

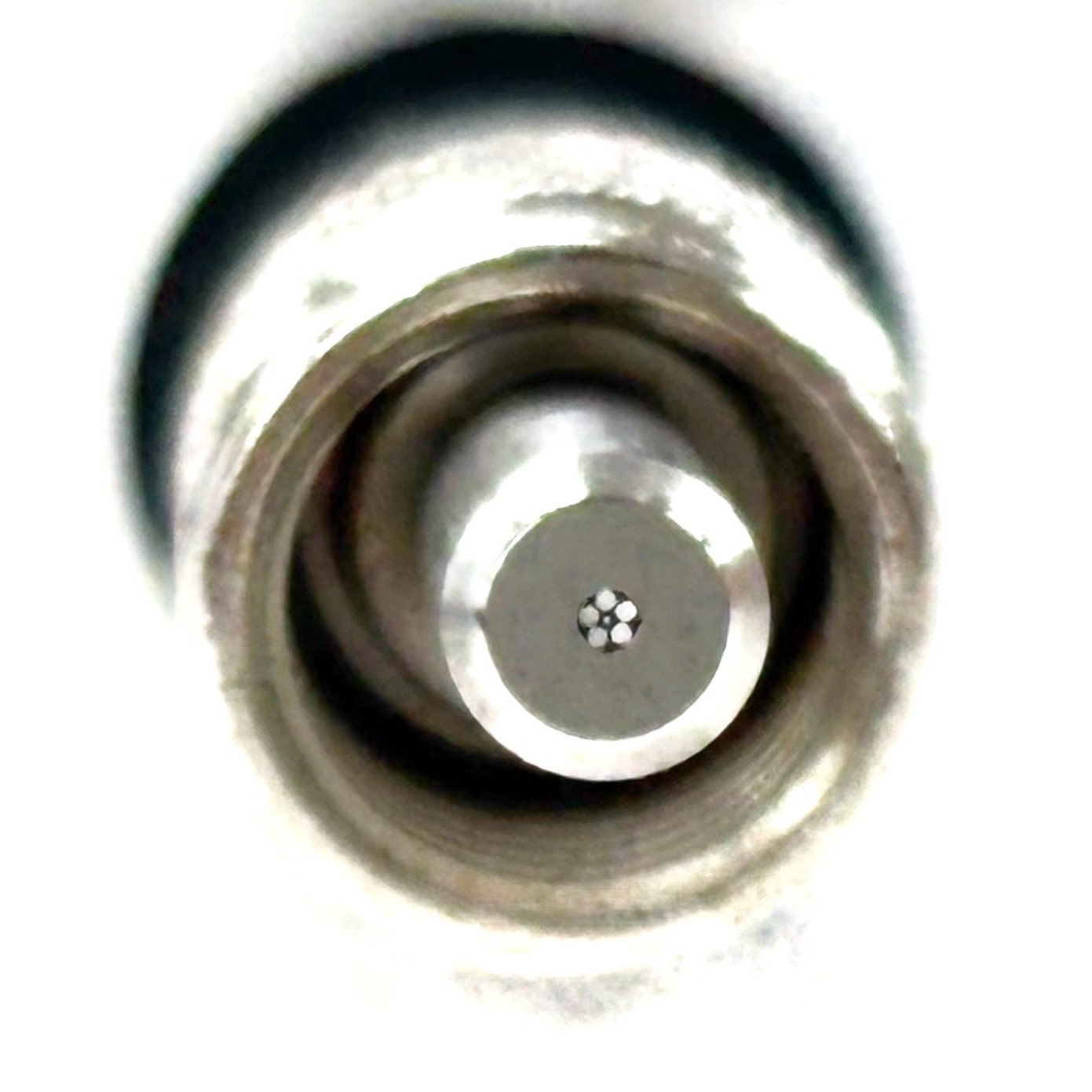

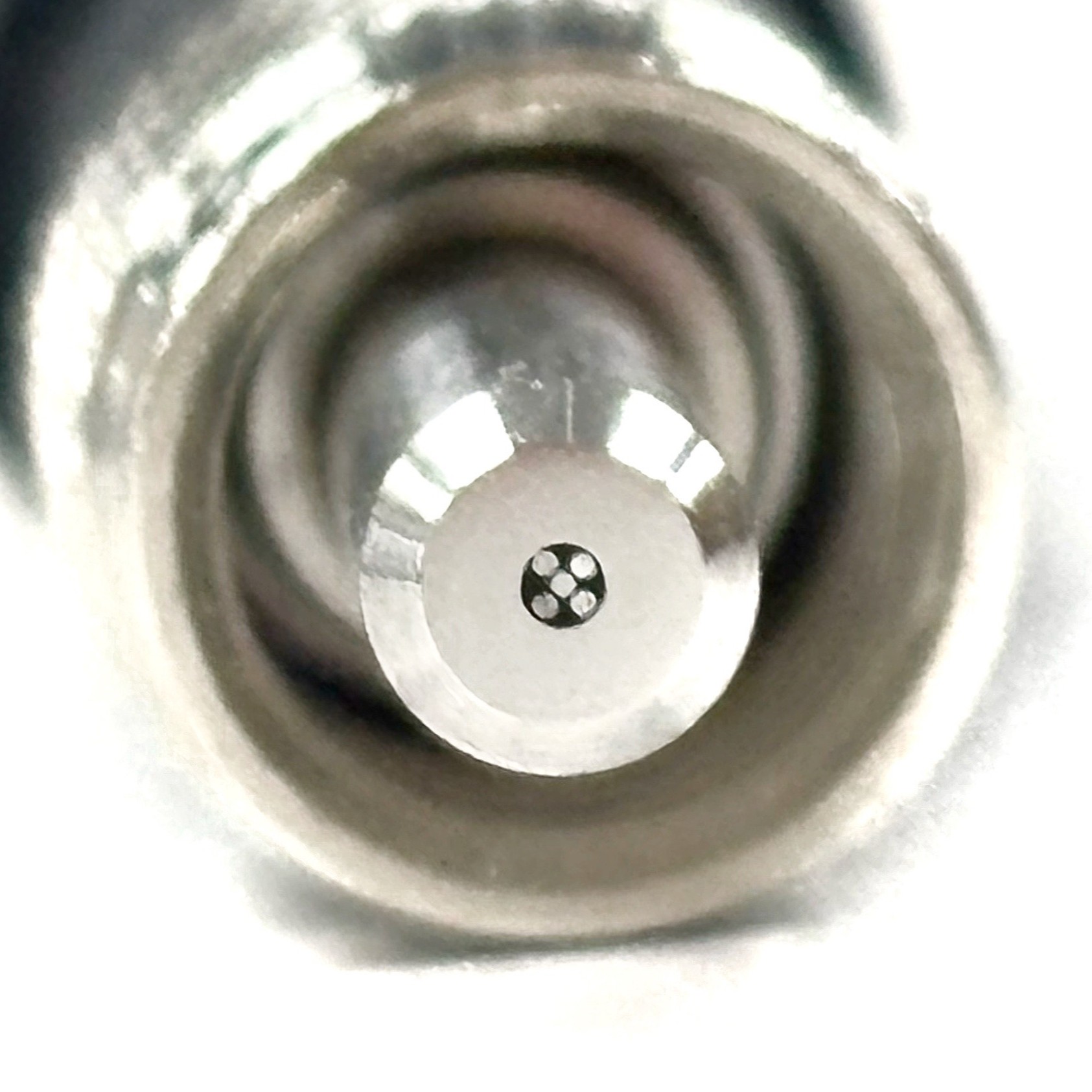

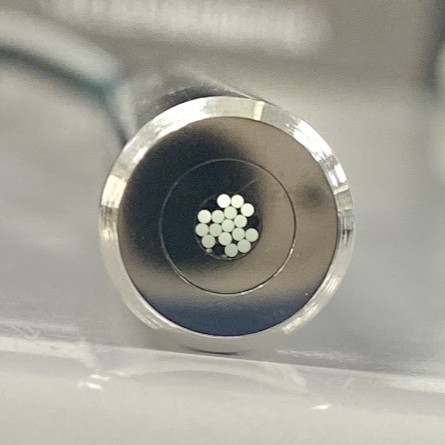

A：7芯、19芯、37芯の六角格子状、もしくは、希望の芯数を束ねた円形配置も可能

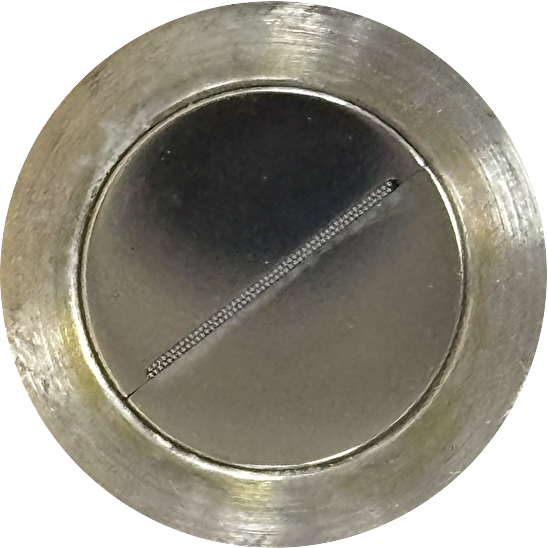

B：2芯以上の芯数でライン配置可能　  　※標準は俵積み配列ですが、長方形配列希望は相談可

C：2芯以上の芯数で2列ライン配置可能　※標準は俵積み配列ですが、長方形配列希望は相談可

D：2芯以上の芯数で3列ライン配置可能　※3列ライン以上(4列・5列等)もカスタム相談可

E：7芯円形→7芯ライン、19芯円形→19芯ライン、もしくは、希望の芯数を束ねた円形→ライン配置も対応

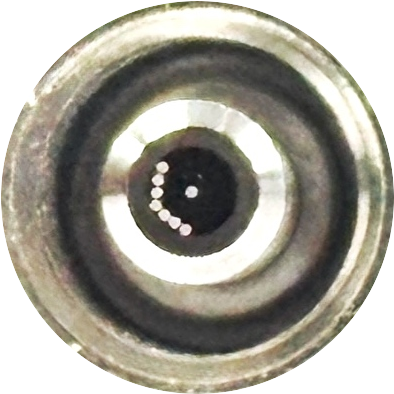

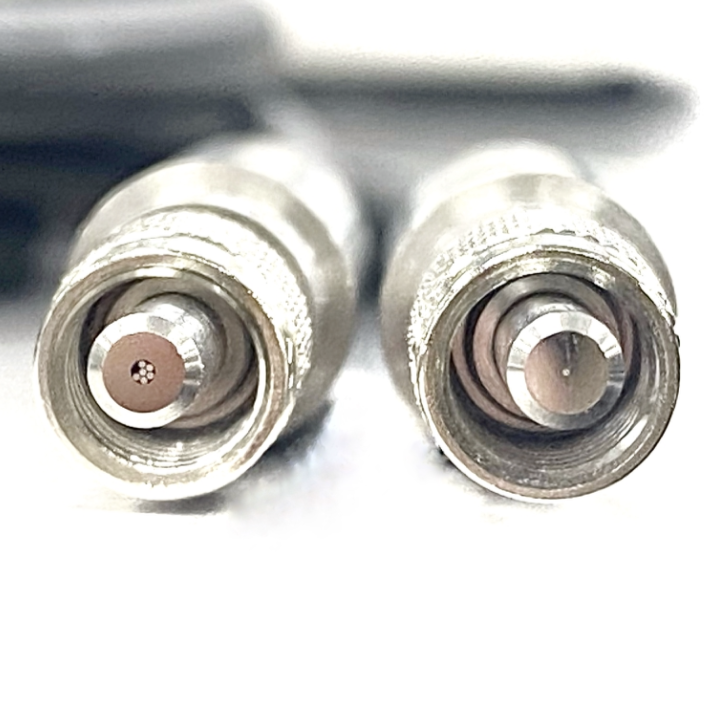

F：7芯円形→バンドル側の中心1芯・バンドル側の周囲6芯の組み合わせで2分岐

G：7芯円形→バンドル側の周囲6芯の内の1芯・バンドル側の中心を含む残り6芯で2分岐

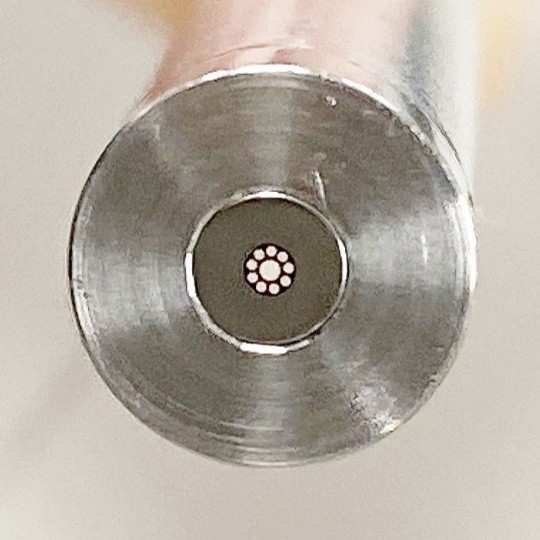

H：中心1芯を大口径ファイバ1芯・周囲の芯数は中心1芯の周囲に並べられる芯数にて配置

I  ：2芯、各1芯にて2分岐

J ：3芯、各1芯にて3分岐

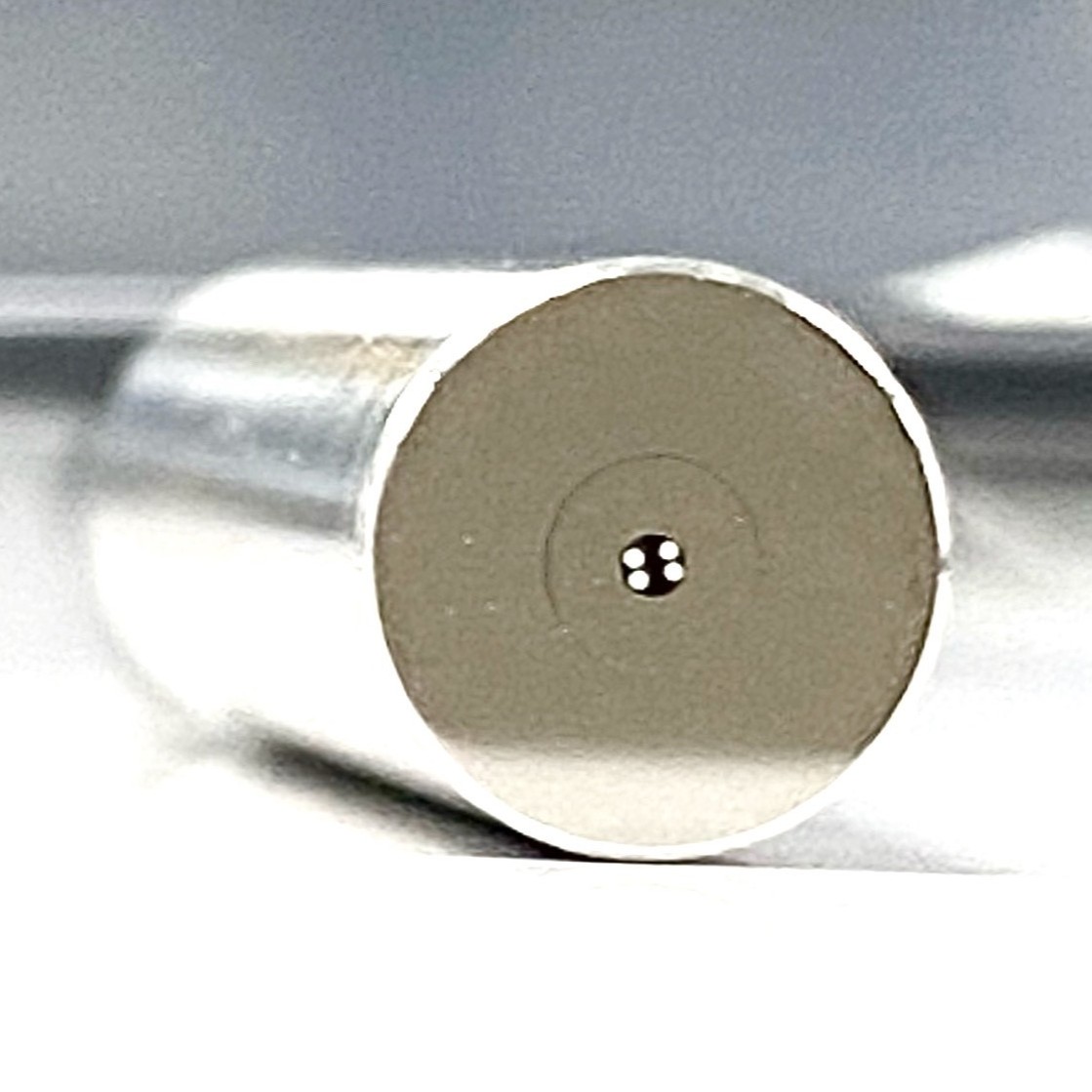

K：4芯、各1芯にて4分岐

L：7芯、各1芯にて7分岐　※7芯以上でバンドル→各1芯で分岐の場合もカスタム相談可

M：10芯ライン配列、各5芯ライン配列にて2分岐

カスタム対応：下記のように『ファイバの芯数(本数)』と『希望形状』を記載の上、ご相談ください。

—————————————————————————————————————

(例１)　8芯のファイバを、L形状のように円形→8分岐させたい

(例２)　50芯のファイバを、E形状のように円形→ライン配置させたい

(例３)　200芯のファイバを、D形状のように20芯10列ライン配置にしたい

(例４)　シングルモードファイバとマルチモードファイバを組み合わせた構造にしたい

(例５)　100芯のファイバを円形でバンドルし、各25芯で4分岐にしたい

—————————————————————————————————————

●ファイバの長さ●

0.5m ～ 10mまで対応　※10ｍ以上のバンドルは特注扱いとなりますが、何mでも検討いたします。

※全長の通常公差は±0.1ｍ、全長指定の際、1.5mといったように10cm単位で長さのリクエストいただけます。

※分岐する形状の場合、分岐点はバンドル側の根本から分岐、もしくは、指定位置にて分岐を選択可能です。

●コネクタ●

FC、SMA、フェルールのみ、SUSスリーブ、アレイ　等

※ファイバを束ねたバンドルの研磨は基本的には平面(Ｆ：フラット)研磨になります。

※バンドル側の逆端分岐しコネクタが接続されている場合、平面(Ｆ)研磨・球面研磨(PC)研磨を選択可

※芯数が多い場合、FC・SMA・フェルールでのみでの対応がフェルールの穴径の問題により対応が難しい場合があります。

※SUSスリーブは希望のバンドル形状に合わせて部品設計(※弊社任意サイズ)しますが、接続先や治具の問題により、

　外径や長さの指定がある場合はご指定下さい。

※片端をバンドルー逆端をファイバアレイにしたい場合、ファイバピッチもご相談下さい。

●被覆●

被覆無し(ファイバ素線/コーティング径のまま)、チューブ、SUS管　等

※バンドル形状に合わせて被覆を弊社にて選定していますが、被覆の外径サイズに制限がある場合はお知らせください。

※使用環境において防水・防塵・耐熱が必要な場合は、ご相談ください。

●反射防止膜コーティング(ARコーティング)●

希望がある場合、バンドルファイバ端面に指定破調のARコートを施す事が可能

●その他●

ご使用中のバンドルファイバの端面が損傷してしまった場合、再研磨の相談可

※端面の損傷状況やバンドルファイバの形状によって再研磨可否は異なります。

　損傷してしまった端面の画像・損傷ファイバの現物を営業担当にお送りいただき、対応可否判断させて頂きます。

下記に過去製作図面(※一部)を公開しております。
様々な形状のバンドルファイバを製作しておりますので、お気軽にご相談ください。
