【製造事例News】37芯2分岐バンドルファイバ

2025.09.22製品事例

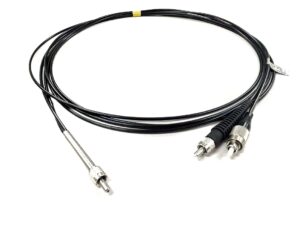

今回皆様にご紹介するのは、バンドルファイバを下記仕様にカスタムし、2分岐バンドルファイバを製造いたしました。


【仕様】
■ファイバ
　コア径200μmのマルチモードファイバ×37芯

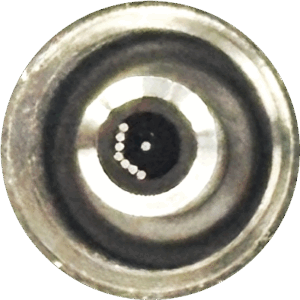

　※バンドル側37芯のうち、中心1芯+使用7芯以外はダミーファイバ
■形状

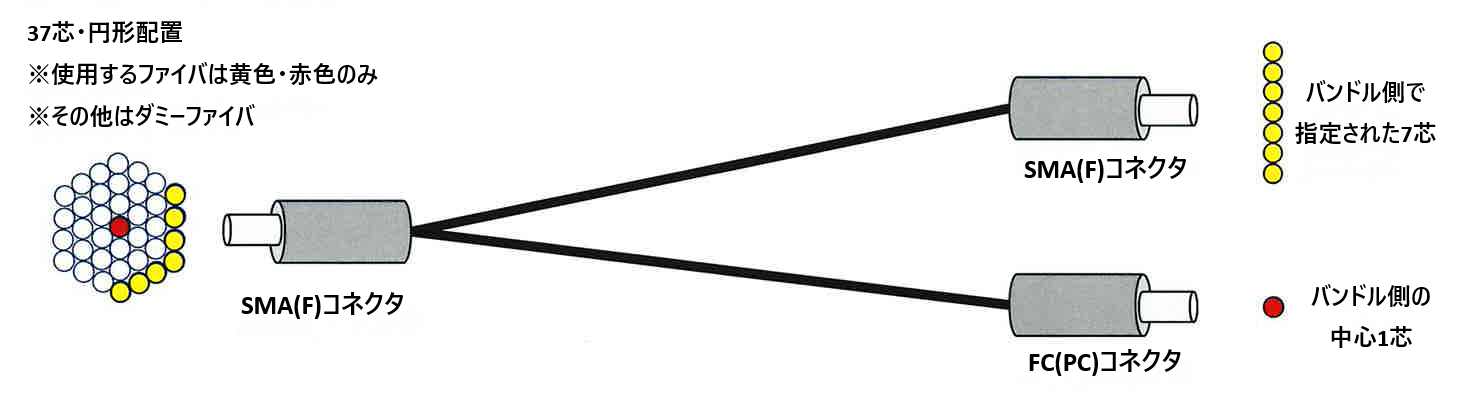

　片端[37芯]ー逆端[2分岐] 　※バンドルの根元部分で分岐

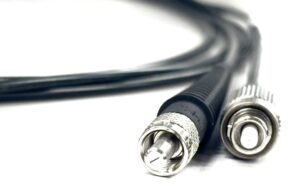

■コネクタ
　バンドル側(37芯円形配置)→SMA(F)コネクタ
　分岐側①(7芯ライン配置)　→SMA(F)コネクタ
　分岐側②(バンドル側の中心1芯のみ)→FC(PC)コネクタ






[注目ポイント]
💡一般的なバンドルファイバは、両端同じ形状(両端円形配置、両端ライン配置)でバンドルするor片端ずつファイバ配置を
　変えているもの(片端円形配置ー逆端ライン配置等)が多い。
💡上記に対し、本製品は37芯を2分岐にて製造！
💡37芯を2分岐する場合、指定した芯数(例:18芯と19芯/7芯と30芯)にて2分岐することもできるが、今回は37芯を円形配置
　したときの中心1芯と外周の7芯のみを使用し、指定の1芯と7芯を2分岐して製造を行っている。

＜カスタム対応可能です！ぜひご相談ください‼＞
　ファイバの種類・コア径・ファイバ配置等、ご指定可能です。
　ご希望の仕様がございましたら、ぜひ一度お問合せください！　　　　　　　　　　　　　　　　　　　　　　
　バンドルファイバ：https://www.opt-ron.com/product/optron_bandle

#自社製造品　#光ファイバ　#バンドルファイバ　#分岐ファイバ
