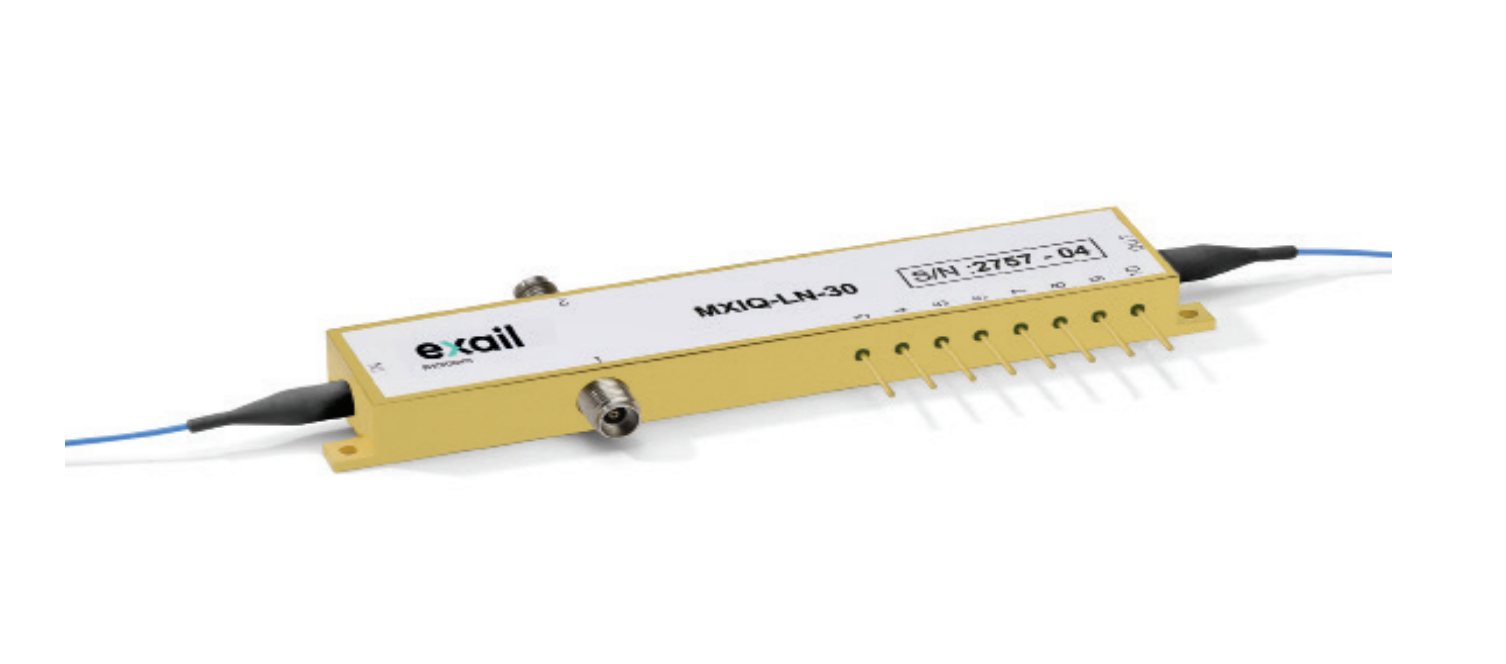

1550 nm LN IQ変調器 MXIQ／MXIQERシリーズ
メーカー名exail
Exail社のMXIQ／MXIQER-LNシリーズは、1530～1580 nmに対応するファイバカップル型LN IQ変調器です。I/Q成分を独立に制御し、QPSK・QAM・OFDMなどの複素変調信号を生成できます。標準モデルと高消光比モデルを用意し、コヒーレント光通信、量子通信、キャリア抑圧単側波帯変調（CS-SSB）の研究開発に適しています。
光の振幅と位相を制御するファイバカップル型IQ変調器
Exail社のMXIQ／MXIQER-LNシリーズは、1530～1580 nmに対応するニオブ酸リチウム（LiNbO₃：LN）製の光IQ変調器です。
2つのマッハツェンダー変調器を並列に組み込んだDual Parallel Mach-Zehnder構造を採用。I成分（同相成分）とQ成分（直交成分）を独立に制御することで、光信号の振幅と位相を変調できます。QPSK、QAM、OFDMなどの複素変調信号の生成に適しています。
用途に合わせて選べる標準モデル・高消光比モデル
標準モデルのMXIQ-LNシリーズと、キャリアおよび不要側波帯の抑圧性能を高めたMXIQER-LNシリーズを用意しています。それぞれに「-10」「-30」の帯域仕様があり、必要な変調帯域と抑圧性能に応じて選択できます。
高消光比モデルのMXIQER-LNシリーズは、キャリア抑圧比・不要側波帯抑圧比ともに最小32 dB、代表値40 dBです。搬送波抑圧単側波帯変調（CS-SSB）など、不要なスペクトル成分を抑えたい用途に適しています。
LN IQ変調器 製品ラインナップ
| 型番 | 製品タイプ | 波長範囲 | 使用可能帯域 | キャリア抑圧 | データシート |
|---|---|---|---|---|---|
| MXIQ-LN-10 | IQ変調器 | 1530 nm ～ 1580 nm | 最大20 GHz | － | |
| MXIQ-LN-30 | IQ変調器 | 1530 nm ～ 1580 nm | 最大40 GHz | － | |
| MXIQER-LN-10 | 高消光比IQ変調器 | 1530 nm ～ 1580 nm | 最大20 GHz | 最大40 dB | |
| MXIQER-LN-30 | 高消光比IQ変調器 | 1530 nm ～ 1580 nm | 最大40 GHz | 最大40 dB |
＊同社製の「光変調器バイアスコントローラ（MBC）」も併せてご覧ください。
用途
- コヒーレント光通信・光送信器の研究開発
- QPSK・QAM・OFDM信号の生成・評価
- キャリア抑圧単側波帯変調（CS-SSB）
- 量子通信・量子鍵配送（QKD）の研究
ポイント
- 光の振幅と位相を独立に制御するDual Parallel Mach-Zehnder構造
- 必要な変調帯域に応じて選べる4機種
- 高消光比モデルはキャリア・不要側波帯をそれぞれ最小32 dB抑圧
- PM／SM出力ファイバー・FC/APC接続・モニターPDの構成を選択可能
