ファイバ結合・分岐・合波・変調システム【MultiCube Systems】

メーカー名Schäfter + Kirchhoff

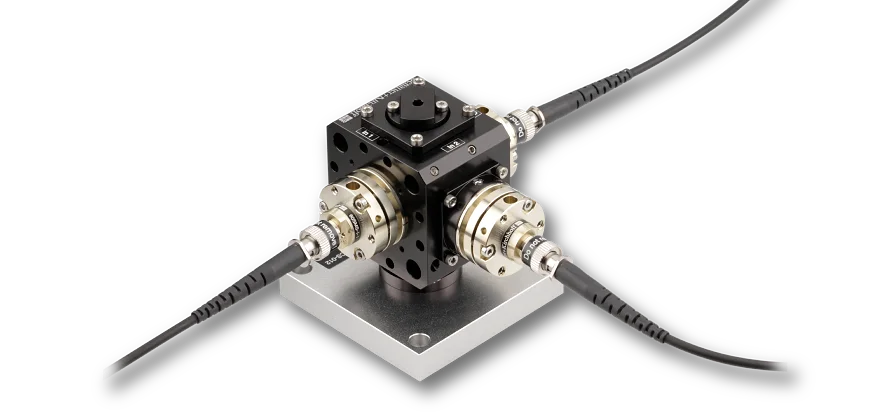

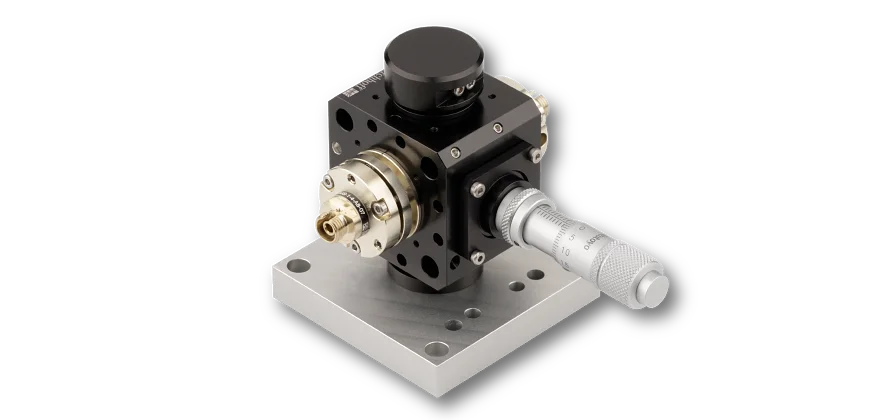

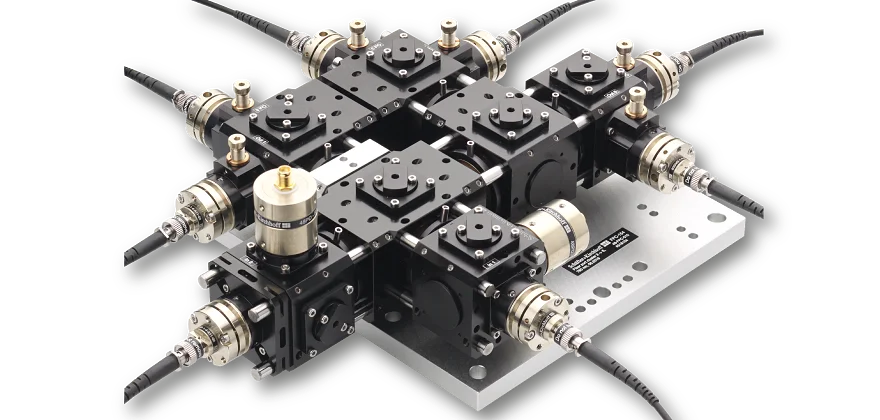

Schäfter+Kirchhoff社のMultiCube Systemsは、ファイバ結合、分岐、合波、減衰、シャッタ、周波数・強度変調などの機能を、コンパクトで堅牢なモジュール構造に統合するファイバ光学システムです。ファイバ間カプラ、ビームスプリッタ、ビームコンバイナ、RGB合波器、ファイバポートクラスタ、AOMシステムなどを用途に応じて組み合わせ、長期安定性と再現性に優れた光学系を構築できます。

シリーズ	製品名	概要	簡易仕様
60FF	ファイバ間カプラ	2本のファイバケーブルを高効率で接続する、堅牢で調整可能なファイバ間カプラ。	SM／PM／MMファイバ対応、高結合効率、偏波保持、異種ファイバ・コネクタ間の接続に対応
48AT	インライン光アッテネータ	シングルモードまたは偏波保持ファイバ間に挿入する、調整式のインライン光アッテネータ。	SM／PMファイバ対応、減衰量1.5～60dB、代表挿入損失1.5dB、モータ駆動仕様あり
48-MCS	ファイバカップル・ビームスプリッタ	ファイバ入力光を2本の出力ファイバへ高効率に分岐する、完全ファイバ結合型ユニット。	1→2／2→2、400～1700nm、50:50・ダイクロイック・偏光分岐、伝送率70～75％以上
48-MCS	ファイバカップル・ビームコンバイナ	2つのファイバ光源を1本または2本の出力ファイバへ高効率に合波するユニット。	2→1／2→2、400～1700nm、ダイクロイック・偏光合波、伝送率75％以上、PER 23dB以上
48-RGB／48-RGBV	ダイクロイックRGB／RGBVビームコンバイナ	異なる複数波長のファイバ光源を、ダイクロイックミラーによって共通出力へ合波。	2／3／4入力、SM／PM／MM対応、代表波長405・460・532・660nm、出力偏光子オプション
Beam Launchers	量子光学用ビームランチャー	複数レーザーのコリメート、合波、ビーム整形、偏光制御を一体化するカスタム光学システム。	400～1000nm、複数入力、ビーム拡大・楕円整形、波長板・偏光子・PD・シャッタを統合可能
48AT／48EMS	アッテネータ／レーザーシャッタ	MultiCubeシステムへ組み込める光量調整用アッテネータと電磁式レーザーシャッタ。	開口径4～6mm、TTL制御、最大15Hz、最短露光11ms、2500万回以上の動作寿命
48-FPC	ファイバポートクラスタ	1つまたは2つのファイバ光源を、可変分岐比で複数の出力ファイバへ分配・合波。	1→x／2→x、PMファイバ、可変分岐比、入力モニタPD、2・3・4・6・8出力に対応
AOM Cluster	ファイバ結合AOMシステム	AOMを組み込んだ完全ファイバ結合型システムで、レーザー光の周波数・強度を高速制御。	Single／Double Pass、397～1064nm、中心周波数60～220MHz、PMファイバ、1→x出力
48MC／68MC	MultiCubeメカニカルコンポーネント	高剛性のMultiCube光学システムを構築するためのキューブ、ロッド、プレート、アダプタ類。	φ6mmロッド、φ19.5mmシステムマウント、48MC／68MC、ケージ・マイクロベンチ互換
MultiCube Optics	MultiCube用光学コンポーネント	MultiCubeシステムに組み込めるビームスプリッタ、波長板、偏光子、検出器など。	PBS／NPBS／ダイクロイック、1/2・1/4波長板、偏光子、フォトディテクタ、アイソレータ
