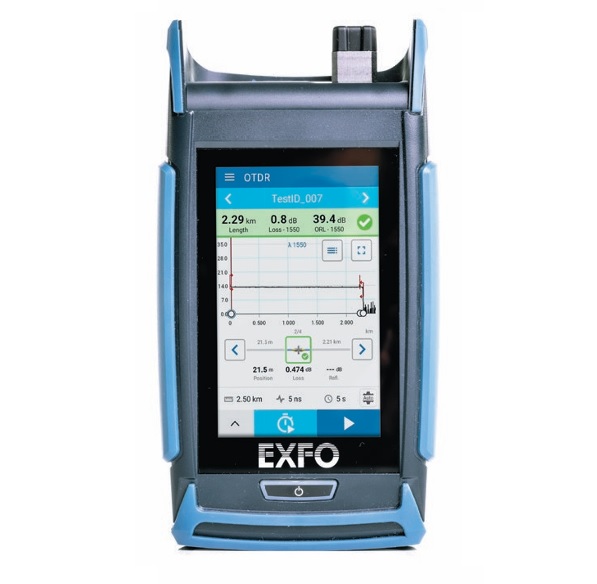

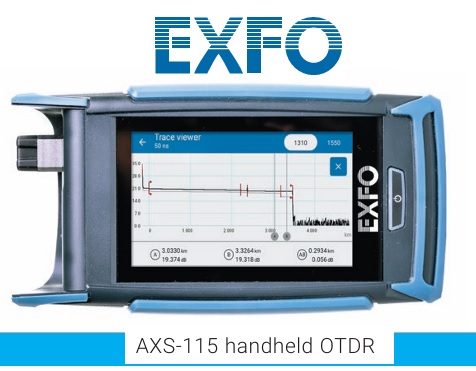

AXS-115 ハンドヘルドOTDR
メーカー名EXFO Inc.
- 光通信
- 測定機・検出器・試験機
- フィールド用 光テスタ
- 光通信用：測定機・検出器・試験機
- OTDR
- OTDR
- 1310nm 1550nm
EXFO AXS-115は、FTTx、アクセスネットワーク、P2Pリンクなどの敷設・保守・トラブルシューティングに適した、ハンドヘルドOTDRです。1310/1550 nmの2波長に対応し、最大32/30 dBのダイナミックレンジ、0.8 mのイベントデッドゾーン、3.5 mの減衰デッドゾーンを実現。アクセス系ネットワークや短距離〜中距離リンクの評価に必要なOTDR性能を、約0.5 kgの軽量筐体に集約しています。
その他の製品特徴
4インチの高視認性タッチスクリーンを搭載し、屋外現場でも測定結果を確認しやすいあです。リンクマップ機能によりOTDRトレースの解釈を簡素化できるため、経験の浅い作業者でもファイバリンクの状態を直感的に把握できます。
また、インラインパワーチェッカー、光源機能、マクロベンド自動検出、PDFレポート作成機能を本体に搭載。現場での測定、確認、報告までを効率化する、実用性に優れたフィールド用OTDRです。
主要スペック
| 対応ファイバ | シングルモード |
|---|---|
| OTDR波長 | 1310 ±30 nm / 1550 ±30 nm |
| ダイナミックレンジ | 32 / 30 dB |
| イベントデッドゾーン | 0.8 m |
| 減衰デッドゾーン | 3.5 m |
| 距離レンジ | 0.065 ～ 200 km |
| パルス幅 | 3 ～ 20,000 ns |
| ディスプレイ | 4インチタッチスクリーン |
| インターフェース | USB-C ×1 |
| バッテリー駆動時間 | 10時間以上 |
| 寸法 | 171 × 93 × 48 mm |
| 重量 | 約0.5 kg |
パワーチェッカー／光源仕様
| パワーレンジ | -60 ～ +23 dBm |
|---|---|
| パワー不確かさ | ±0.5 dB |
| 校正波長 | 1310 / 1490 / 1550 / 1625 / 1650 nm |
| トーン検出 | CW、270 Hz、330 Hz、1 kHz、2 kHz |
| 光源出力 | -7 dBm |
| 光源変調 | 1 kHz + Blink、2 kHz + Blink |
| レポート形式 | 本体上でPDF作成、.sor形式対応 |
| 内蔵メモリ | 8 GB |
| 動作温度 | -10 ～ +45 ℃ |
| 対応アダプタ | SC、FC、LCほか交換式アダプタに対応 |
用途
- FTTxネットワークの敷設・トラブルシューティング
- アクセスネットワークの特性評価
- P2P光ファイバリンクの評価
- CATV / HFCネットワークの試験
- FTTA / DASの敷設・保守
ポイント
- FTTx、アクセスネットワーク、P2Pリンクの敷設・保守に適した小型OTDR
- 1310/1550 nmの2波長測定に対応
- ダイナミックレンジ 32/30 dB
- イベントデッドゾーン 0.8 m、減衰デッドゾーン 3.5 m
- リンクマップ機能によりOTDRトレースの確認を簡素化
- インラインパワーチェッカー搭載
- 光源機能搭載
- 本体上でPDFレポート作成が可能
