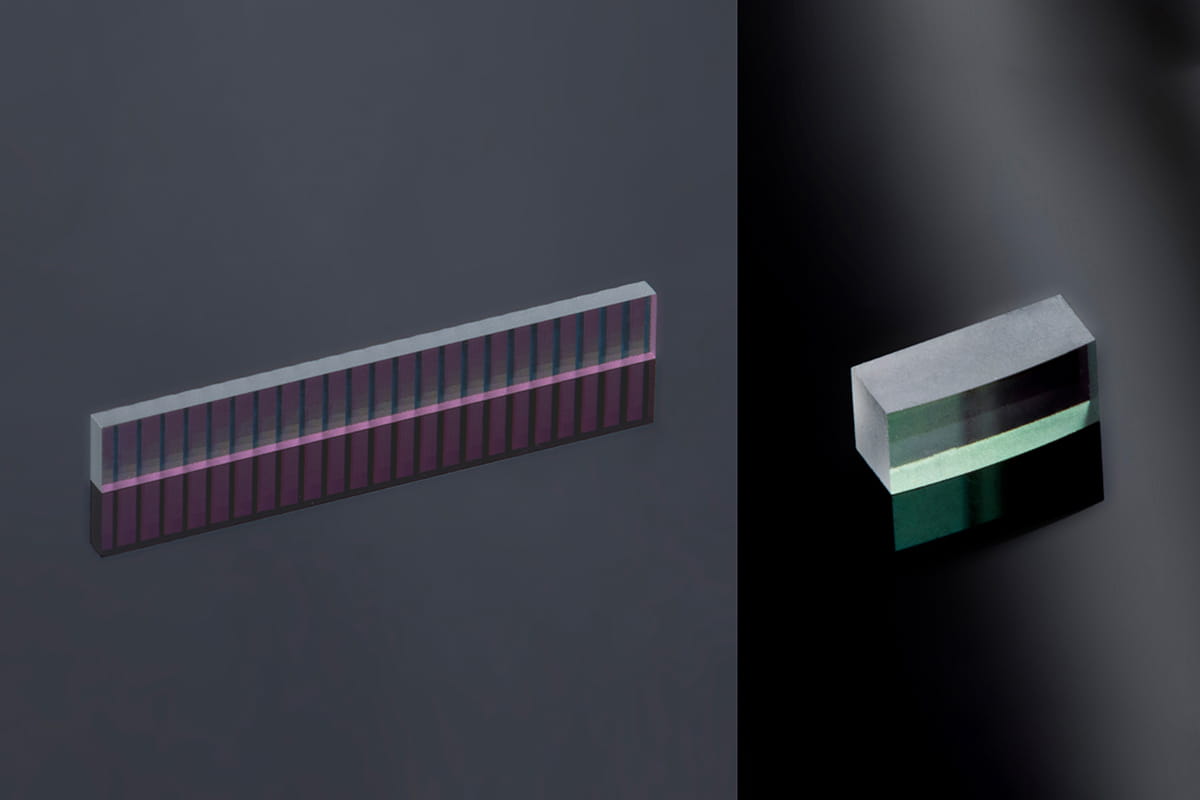

SAC (Slow-Axis-Collimator) アレイ
メーカー名Focuslight (旧 LIMO)
高出力半導体レーザバーの各<エミッタサイズやエミッタピッチに合わせて製作されたスロー軸コリメータ(FAC) アレイレンズです。高品質ガラスに高透過率のARコーティングが施されています。
| Product Name | Part No. | AR Coating Spectrum (nm) | Dimensions (L x W x H, mm) | Effective Focal Length (mm) | Pitch (mm) | Zemax File |
 SAC 12 |
ZLE002281 * | 900 – 1000 | 2.4 x 4.2 x 1.7 | 12.00 | / |  Download |
| SAC 22 |
ZLE002280 * | 900 – 1000 | 2.4 x 4.4 x 1.6 | 21.94 | / | Download |
| SAC lens 15×7 |
ZLE000104 * | 790 – 990 | 15.00 x 7.00 x 2.81 | 14.22 | / | Download |
| SAC 150/500 |
ZLA000566 | 788 – 990 | 1.5 x 12.0 x 0.55 | 1.81 | 0.50 | / |
| SAC 100/500 |
ZLA000567 | 789 – 990 | 1.5 x 12.0 x 0.55 | 2.88 | 0.50 | / |
| SAC 50/500 |
ZLA000570 * | 790 – 990 | 1.5 x 12.0 x 1.0 | 4.25 | 0.50 | / |
| SAC 100/1000, EFL=3,5mm |
ZLA002282 * | 895 – 1005 | 1.5 x 6.0 x 1.0 | 3.50 | 1.00 | / |
| SAC 100/1000, EFL=8,0mm |
ZLA002442 * | 790 – 990 | 1.5 x 5.8 x 1.0 | 8.01 | 1.00 | / |
| ZLA001510 * | 930 – 995 | 1.4 x 5.8 x 1.0 | 8.01 | 1.00 | / | |
| Telescope 150/500 |
ZLA000390 * | 790 – 990 | 1.5 x 12.0 x 4.5 | 2.48 | 0.50 | / |
| Telescope 200/400 |
ZLA000579 | 790 – 990 | 1.0 x 12.0 x 2.93 | 1.62 | 0.40 | / |
| ZLA000593 * | 760 – 850 | 1.0 x 10.8 x 2.93 | 1.62 | 0.40 | / |
ポイント
- 高出力半導体レーザ、ファイバーレーザのファイバーカップリング用途
- 半導体レーザバーの各エミッタサイズやエミッタピッチに合わせて設計
- 高透過率のARコーティングが施された高品質ガラス
