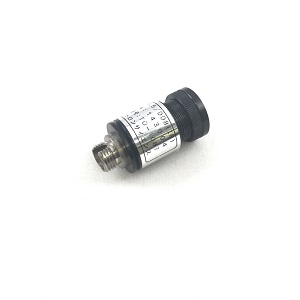

FCコネクタタイプコリメータ（ファイバ：8度斜め研磨用）
| 共通仕様 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| コリメートレンズ |
標準品：平凸レンズ(ARコート無し) 1 枚構成 ※DD6.25のみ非球面レンズ(ARコート付き) ※ARコート付きレンズはオプションとなります。別途ご相談下さい。 |
||||||||||||
| ハウジング材質 | アルミ(黒アルマイト仕上げ)、もしくはSUS(※特注) | ||||||||||||
| 設計波長 | 650 nm | ||||||||||||
| 挿入損失 | 0.5 dB 以下(λ = 400?1500 nm) | ||||||||||||
| 焦点距離 | 可変(参考値を目安に目的に合った型番を選択) | ||||||||||||
| 価 格 |
￥59,000～ IRタイプ：￥65,000～ ※SUS形状ご希望の場合は特注価格を別途ご案内致します。 |
||||||||||||
＊仕様及び価格は予告なく変更になる場合がございます。

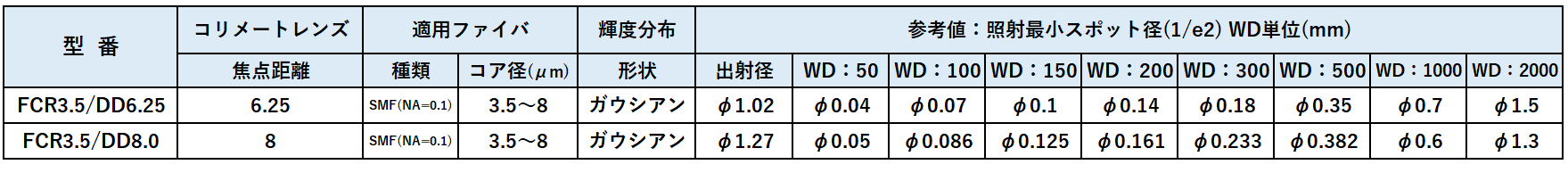

【コリメート光として使用する場合の目安】
・FCR/DD6.25 は ビーム径 φ1 mm / WD 1500 mm 以下
・FCR/DD8 は ビーム径 φ1.3 mm / WD 2000 mm 以下
※上記はシングルモードファイバ(4/125)、波長658nmでの計測値になります。
※マルチモードファイバでの計測値は異なりますので、別途お問い合わせください。
◀︎表は横にスクロールして見ることができます▶︎
