レーザーダイオードコリメータ【楕円形ガウシアンビーム】
メーカー名Schäfter + Kirchhoff
- 光源
- 半導体レーザ・VCSEL
- 空間出力
- コリメータ
- 405nm～852nm
Schäfter+Kirchhoff社では、LDの発散光を平行光に変換するコリメータを提供しています。楕円形のガウシアン強度分布を維持しながらコリメートビームを形成し、最大13mmの標準タイプ、外径12mmのコンパクトタイプ、アングルタイプ、低ノイズタイプから用途に応じて選択できます。製品コンフィギュレータを使用し、ご希望の条件を入力して製品を選定することも可能です。
25CM／55CM／55CR／LNC-56CM／LNC-56CR シリーズ
25CMおよび55CM／55CRシリーズは、レーザーダイオードから出射される発散光を、楕円形のガウシアン強度分布を維持したまま平行光に変換するレーザーダイオードコリメータです。ビーム径や筐体サイズ、設置条件に応じてシリーズを選択できます。
各レーザーには出力制御用の電子回路を内蔵しており、TTL／アナログ変調入力またはポテンショメータによってレーザー出力を調整できます。55CM／55CRシリーズは、オプションでRS232インターフェースにも対応します。なお、25CMシリーズは電子回路の仕様が一部異なります。コリメーションは専用工具を使用して調整できます。調整に伴い、コリメートビーム径やビーム発散角も変化します。
低ノイズ仕様として、LNC-56CM／LNC-56CRシリーズも用意されています。最大13mmのコリメートビーム径、405～830nmの波長範囲、最大40mWのレーザー出力に対応します。代表値で最大出力の0.15％未満という低ノイズ特性を備え、モードホップフリーで動作します。また、コヒーレンス長を短縮することで、スペックルコントラストの低減にも寄与します。
| 区分 | シリーズ | 形状・タイプ | 主な仕様 |
|---|---|---|---|

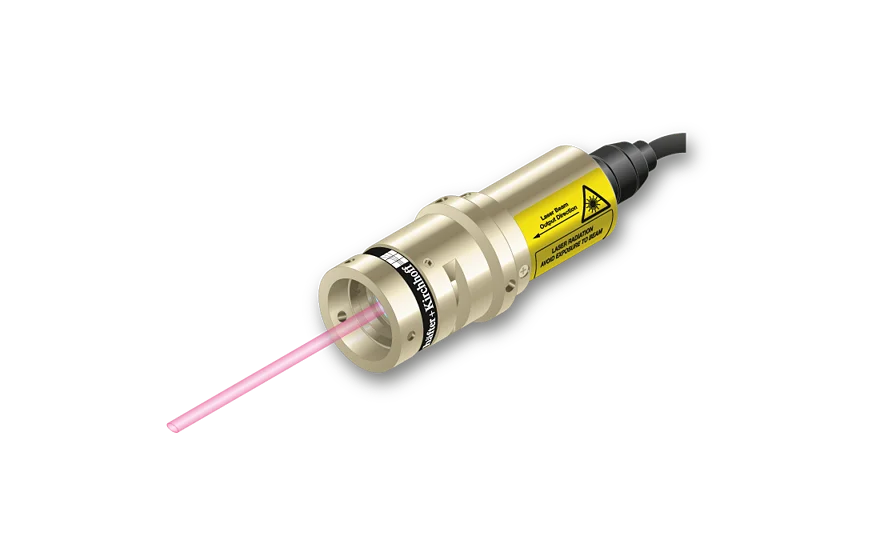

| 標準仕様 | 55CM | 標準タイプ | 楕円形ガウシアンビーム、ビーム径最大13mm、波長405～830nm、最大出力109mW |

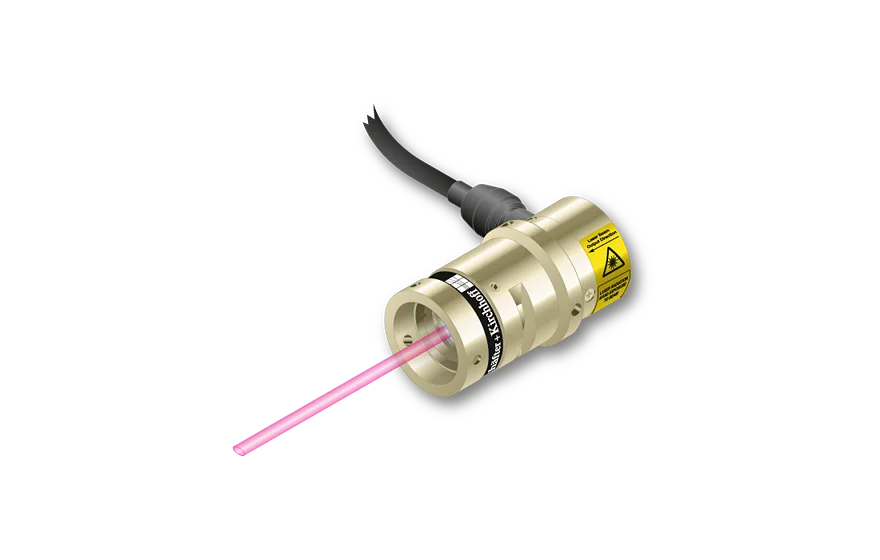

| 標準仕様 | 55CR | アングルタイプ | 楕円形ガウシアンビーム、ビーム径最大13mm、波長405～830nm、最大出力109mW |

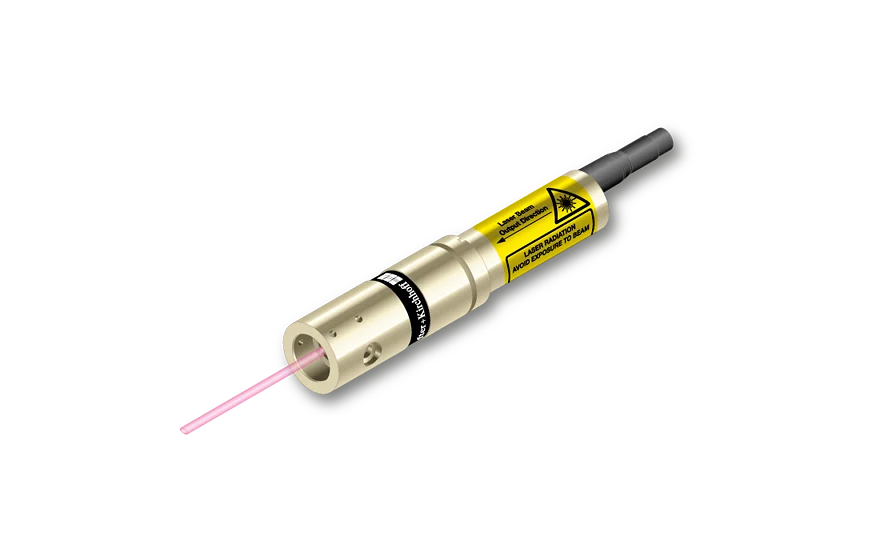

| コンパクト仕様 | 25CM | 外径12mm | 楕円形ガウシアンビーム、ビーム径最大4.8mm、波長405～852nm、最大出力93mW |
| 低ノイズ仕様 | LNC-56CM | 標準タイプ | 楕円形ガウシアンビーム、ビーム径最大13mm、波長405～830nm、最大出力40mW |
| 低ノイズ仕様 | LNC-56CR | アングルタイプ | 楕円形ガウシアンビーム、ビーム径最大13mm、波長405～830nm、最大出力40mW |
※SuK社のその他の製品ラインナップはこちらをご覧ください
用途
- マシンビジョン用レーザー照明
- 光学機器の位置調整・アライメント
- レーザー回折を利用した寸法測定
ポイント
- 楕円形ガウシアン分布を維持したコリメートビーム
- 最大13mmのビーム径と外径12mmのコンパクトタイプ
- アングル仕様および低ノイズ仕様をラインナップ
