ファイバカプラ／ファイバコリメータ

メーカー名Schäfter + Kirchhoff

Schäfter+Kirchhoff社のファイバカプラ／ファイバコリメータは、レーザー光をシングルモード、偏波保持、マルチモードファイバへ結合する用途や、光ファイバから出射した光を低発散のコリメートビームに変換する用途に使用されます。標準的なファイバカプラから、大口径ビーム、円偏光、高出力SMAコネクタ、量子光学などに対応した特殊仕様まで幅広くラインナップしています。

シリーズ	製品名	概要	簡易仕様

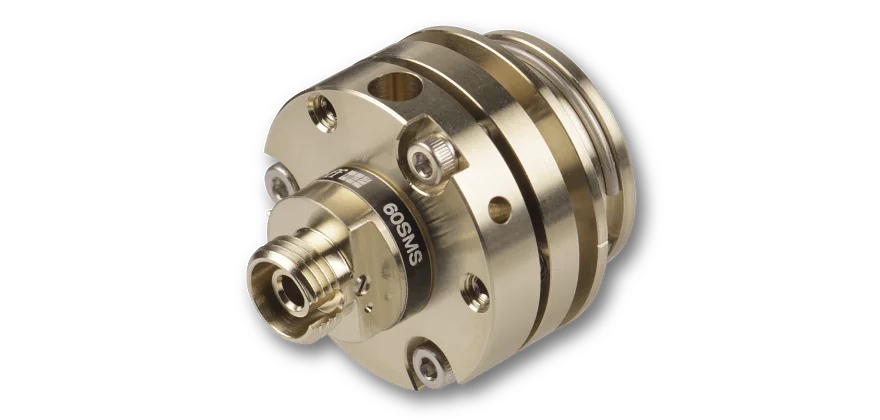

60SMS	レーザービームカプラ	コリメートされたレーザー光を、シングルモードまたは偏波保持ファイバへ高効率に結合。	SM／PMファイバ、焦点距離18mm以下、TILT・フォーカス調整、取付径φ19.5mm
60SMF	高精度レーザービームカプラ	微細ねじとセラミック軸受を採用し、精密で容易な光結合調整に対応。	SM／PMファイバ、焦点距離18mm以下、微細ねじ・TILT調整、取付径φ19.5mm
60FC-A19.5	マルチモードファイバカプラ	マルチモードファイバへの光入射や、TILT調整を必要としない用途に対応。	マルチモードファイバ、焦点距離18mm以下、フォーカス調整、取付径φ19.5mm
60FC	ファイバコリメータ	ファイバ出射光のコリメートと、逆方向でのファイバへの光結合に対応。	焦点距離20mm以下、外径φ12mm、FC/PC・FC/APCほか、UV～IR
60FC-SF	高精度ファイバコリメータ	超微細ねじにより、バックラッシュを抑えた高精度なフォーカス調整を実現。	焦点距離22mm以下、外径φ12mm、ねじピッチ0.35mm、低バックラッシュ
60FC-T	TILT調整付き大口径コリメータ	長焦点レンズによる大口径ビームと、光軸のTILT調整に対応。	焦点距離20～200mm、TILT・フォーカス調整、大口径ビーム、UV～IR
60FC-L	長焦点ファイバコリメータ	最大150mmの焦点距離に対応し、ファイバから大口径ビームを形成。	焦点距離20～150mm、FC/PC・FC/APCほか、大口径ビーム、UV～IR
60FC-Q	1/4波長板内蔵コリメータ	調整可能な1/4波長板を内蔵し、左回りまたは右回りの円偏光を生成。	焦点距離20～200mm、円偏光、1/4波長板内蔵、量子光学用途
60FC-K	kinematix対応ファイバカプラ	kinematix光学メカニクスに組み込める、SM／PMファイバ用モデル。	SM／PMファイバ、焦点距離18mm以下、kinematix対応、UV～IR
60FC-SMA	高出力SMA-905対応コリメータ	5°または8°研磨の高出力SMA-905コネクタ向けに設計。	焦点距離7.5～30mm、SMA-905、研磨角5°／8°、TILT・フォーカス調整

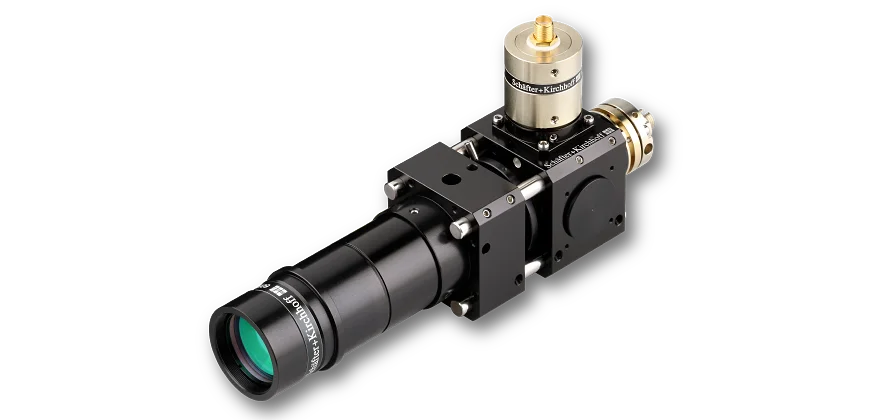

Beam Launchers	量子光学用ビームランチャー	複数レーザーの合波、ビーム拡大・整形、偏光制御を一体化したカスタムシステム。	カスタム設計、複数入力、合波・拡大・整形、量子光学用途
60FC-XV	パージ対応ファイバコリメータ	パージ用ねじ穴を備え、レンズ周辺をガスで洗浄できるUV用途向けモデル。	60FC-XV／60FC-T-XV、対応波長250nm～、M3パージ穴
Custom Collimators	カスタムファイバコリメータ	楕円ビーム、円偏光、二波長合成、パワーモニタなどを統合可能。	円形／楕円形、直線／円偏光、2入力合波、PD・波長板ほか
