光ファイバ出力LD光源装置 AOS-103
メーカー名オプトロンサイエンス
- 光源
- 自社・カスタム製造品(設計・試作・OEM)
- 光源装置
- LD・LED光源装置
- LD光源装置
- ファイバーカップル
- 360nm
- 400nm
- 420nm
- 480nm
- 520nm
- 640nm
- 650nm
- 660nm
- 780nm
- 808nm
- 850nm
- 940nm
- 976/980nm
- 1060/1064nm
- 1310nm
- 1500nm
- 1550nm
計測用にSMファイバ出力型(真円ビーム)、ハイパワー用にMMファイバー出力型
ご用途に応じた光源装置をオプトロンサイエンスにて製造しています。

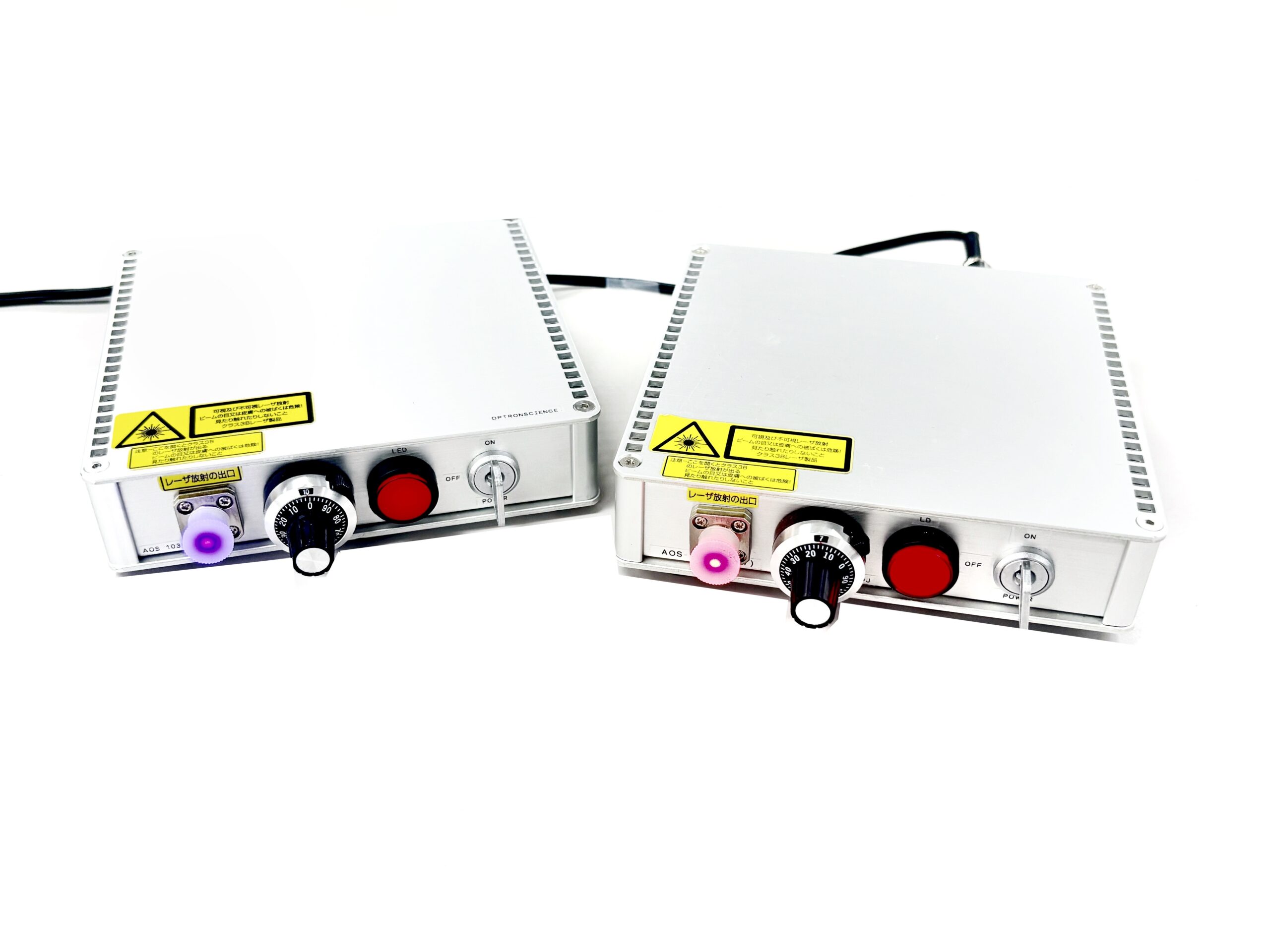

AOS-103シリーズの光源装置は、標準タイプと温調機能付きタイプの2種類があります。

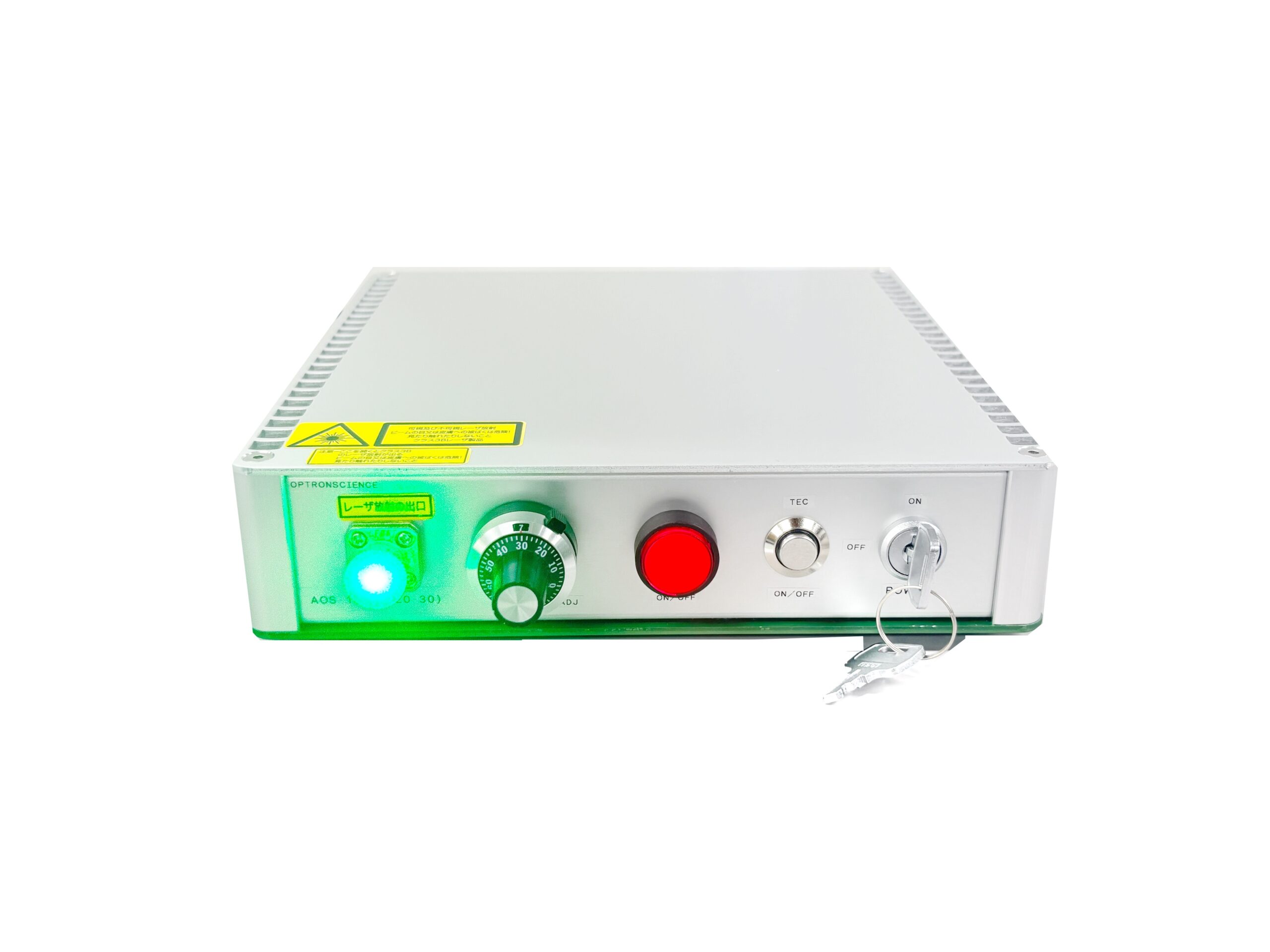

【新機能】温調機能付きタイプは温調機能(TEC)のON・OFFボタンが追加!!
下記の表に波長・出力などの仕様について記載をしておりますが希望仕様に合致するLDがあれば、
光源装置として製品化する事が出来ますので、希望仕様を明記の上、ご相談ください。
※温調機能付きの場合、型番がAOS-103Tとなります。
仕様
-
波長(nm)
375～1550nm(公差±10nm) ※波長によっては狭線幅(±1nm)も対応可
-
出力(mW)
出力可変ボリューム付き、波長により設定出来る最大出力が異なる為、希望出力ご相談ください
-
内蔵ファイバ
シングルモードファイバ、偏波保持(PANDA)ファイバ、マルチモードファイバより選択
-
インターフェース

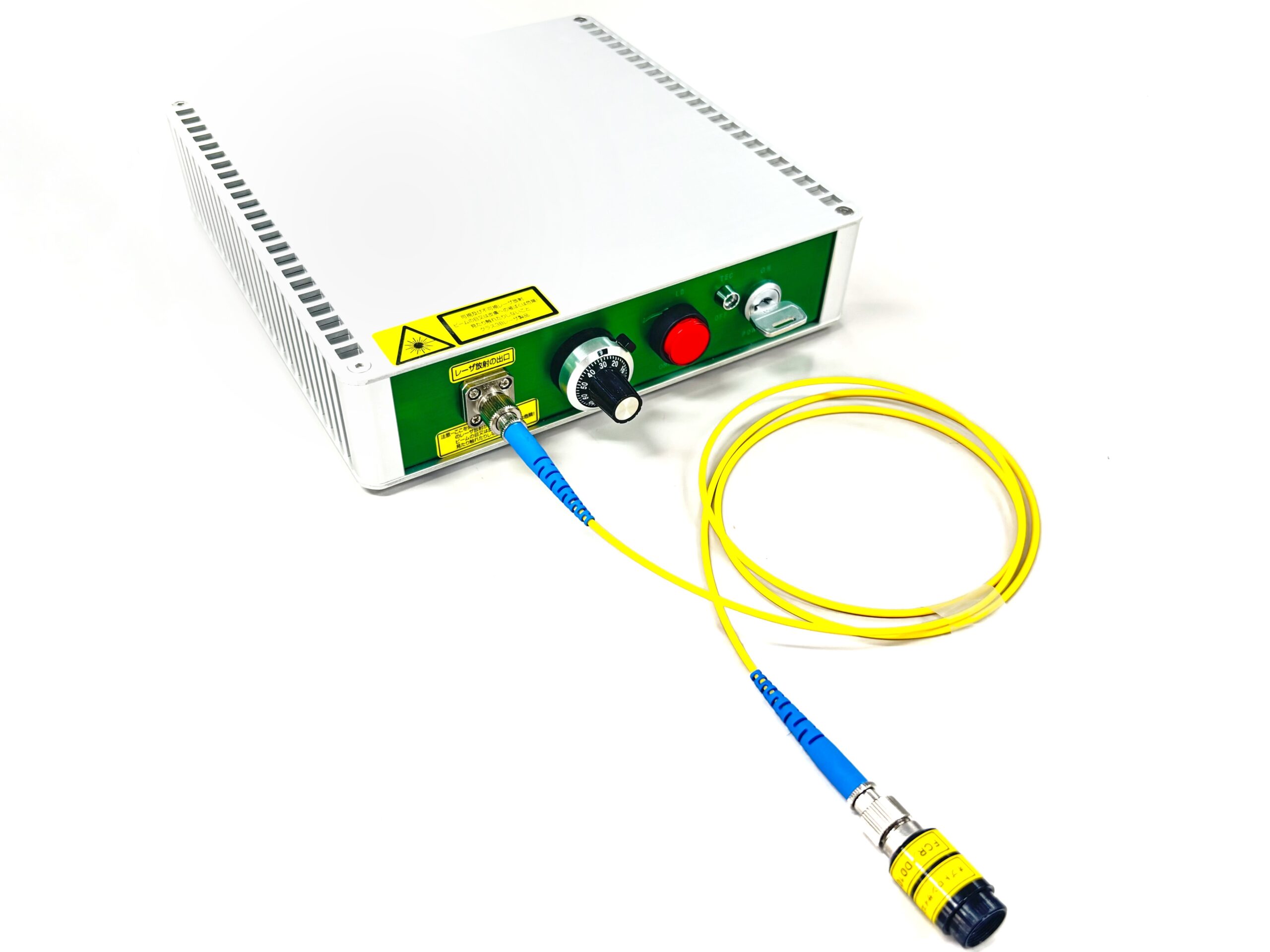

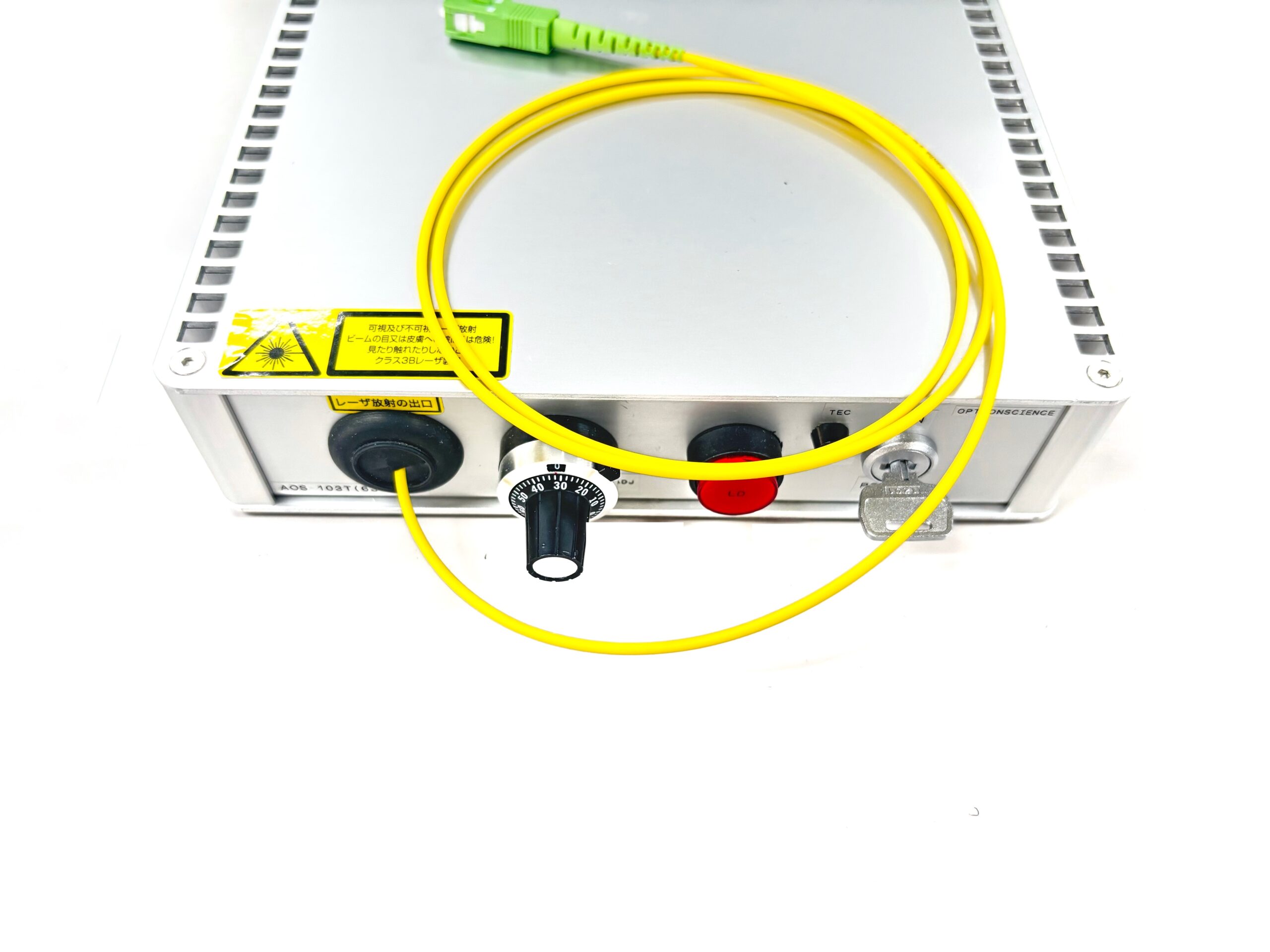

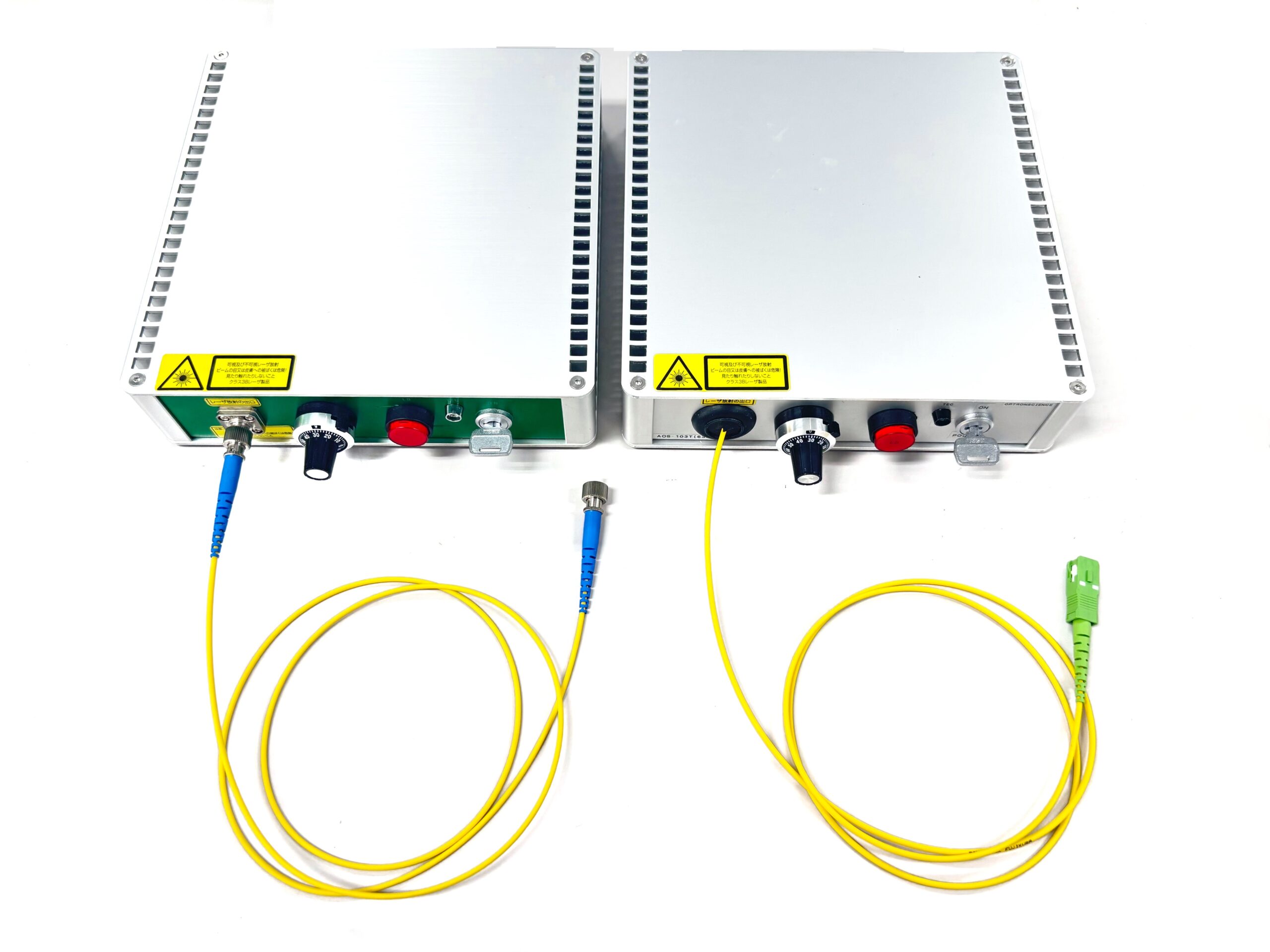

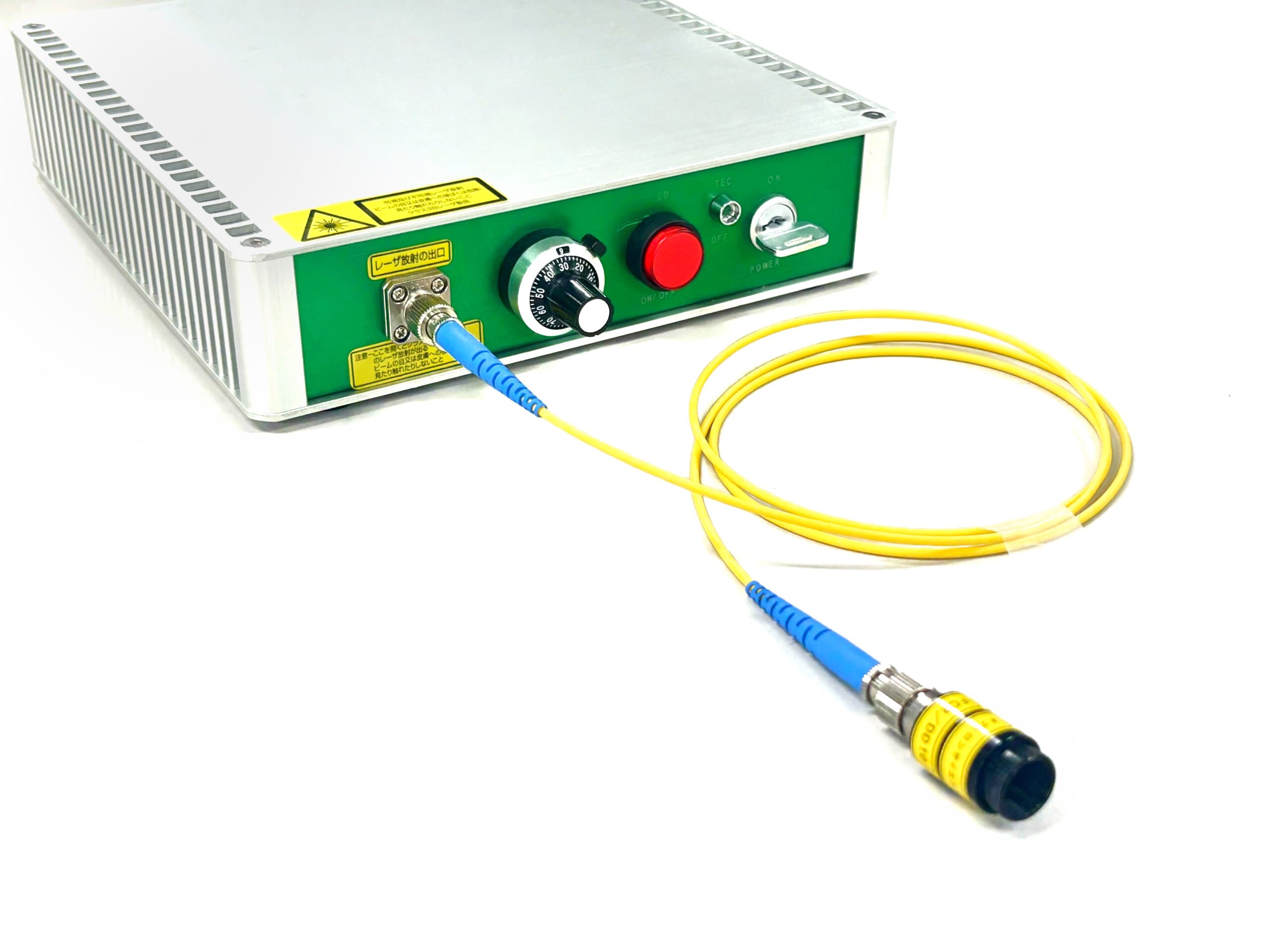

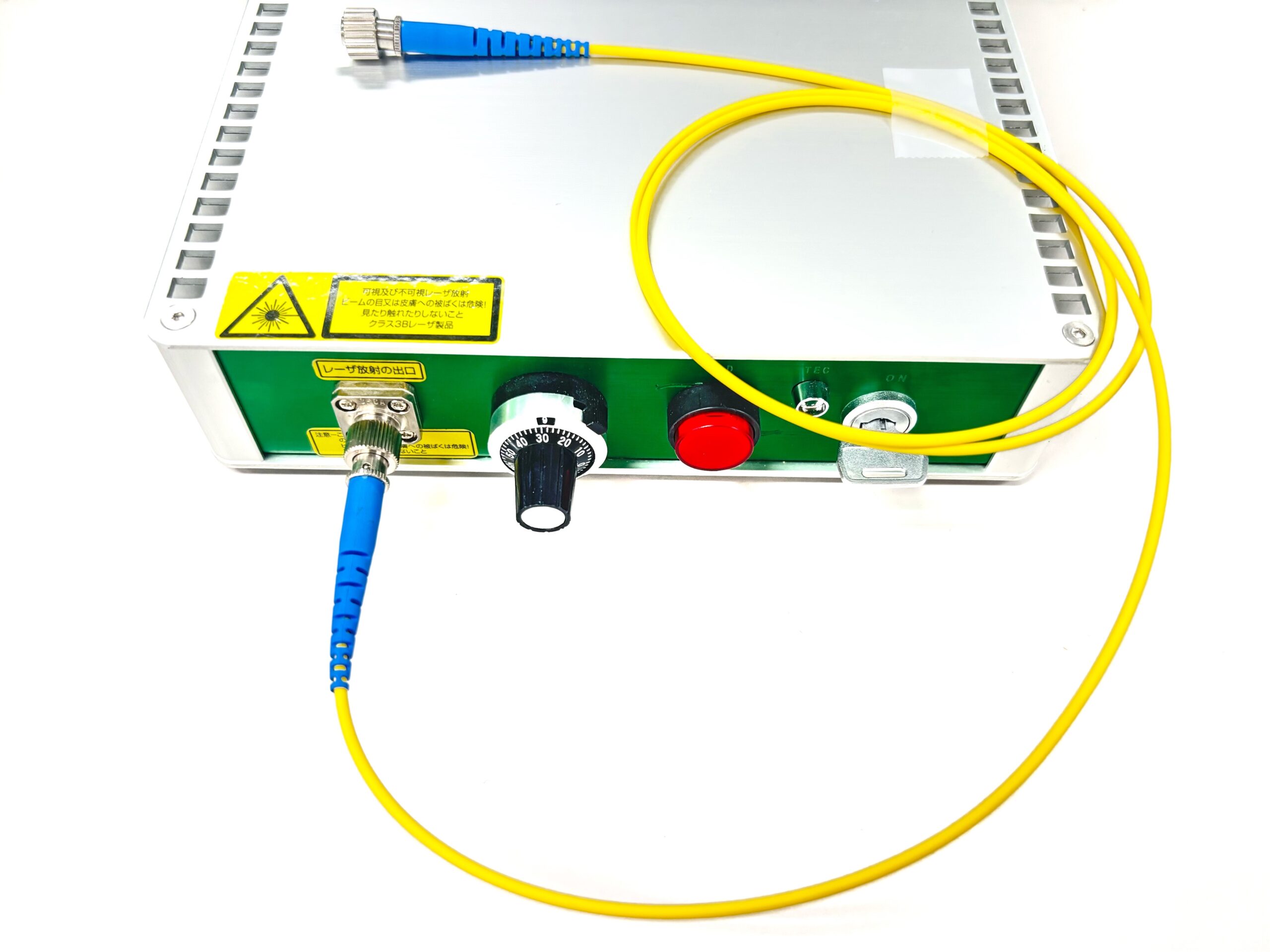

コネクタ接続タイプ(FCコネクタ接続、SMAコネクタ接続タイプ)、ファイバ出しタイプより選択
-
サイズ

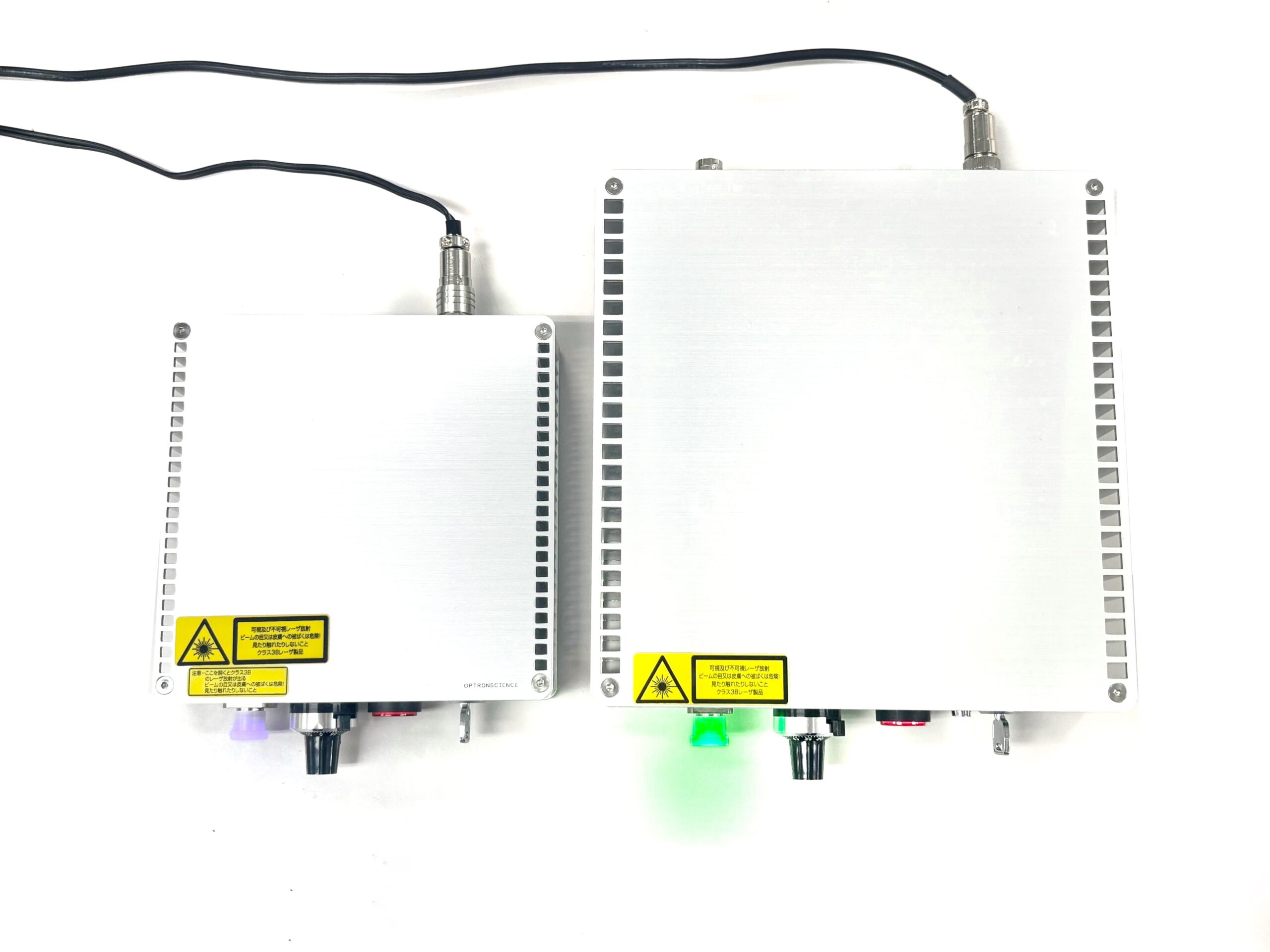

(標準)高さ32mm × 縦130mm × 横130mm、 (温調付き)高さ40mm × 縦180mm × 横170mm
-
外部変調
TTL入力 HI:OFF LOW:ON ※希望仕様ありましたらご相談下さい
-
使用温度
0~30℃
-
温度環境
0~80℃
-
付属品
専用電源、仕様書
-
接続ファイバ
コネクタ接続タイプを選択の場合、光源装置に接続するファイバパッチコードもセットでご提案可能(※所持されているパッチコード接続でも可)
-
レーザー安全規格(安全対策)
クラス1~2製品希望の場合はご相談下さい
-
その他
複数波長のLDを搭載した多波長光源(2波長、3波長 等)のカスタムも対応可能
下記項目の『希望仕様』を問い合わせ時に記載下さい
| 波 長 |
375nm,405nm,450nm,520nm,635nm,637nm,658nm,670nm 785nm,808nm,830nm,850nm,940nm,980nm,1060nm,1310nm,1550nm |
|||||||||
| 出 力 |
希望出力を明記の上、問い合わせ下さい。 ※波長(搭載LD)により設定可能な出力が異なります。 |
|||||||||
| 内蔵ファイバ | シングルモード・偏波保持・マルチモードより選択 | |||||||||
| インターフェース | コネクタ接続タイプ・ファイバ出しタイプより選択 | |||||||||
| 駆動方式 | APC駆動・ACC駆動 | |||||||||
| サイズ | (標準)32h × 130w × 130d、(温調付き)40h × 180w × 170d | |||||||||
| 外部変調 | TTL入力 HI:OFF LOW:ON | |||||||||
| 使用温度 | 0～35℃ | |||||||||
| 保存温度 | 0～80℃ | |||||||||
| 価 格 |
(標準)￥170,000～、(温度付き)￥230,000～ ※光源装置に搭載する素子(LD)により価格が異なります |
|||||||||
【狭線幅光源・対応波長 (公差±1nm)】 633nm,660nm,762nm,770nm,775nm,780nm,808nm,820nm,830nm,850nm, 852nm,895nm,905nm,940nm,1040nm,100nm,1064nm,1080nm,1550nm 等
用途
- 光源装置のアライメント
- 分光分析
- 半導体露光
- 光センシング
- 検査(外観検査、半導体検査、画像処理、生産ライン)
