フジクラ製･偏波保持ファイバ(PANDAファイバ)・パッチコード
メーカー名オプトロンサイエンス
偏波面保存ファイバとは、SMファイバと同様の伝送損失、カットオフ波長、モードフィールド径等の特性を有し、偏波の特性を示す複屈折率と偏波クロストーク特性が特徴となります。また、偏波面保存ファイバは光学部品として使用されるので、融着特性も重要な特性となります。
高品質な国内メーカ(フジクラ社)の偏波面保存ファイバを採用・在庫しておりますので、低損失・低偏波クロストーク・融着接続やコネクタに適したパッチコードを短納期・低価格にて作製可能です。
可視光・近赤外・通信帯の波長の偏波面保存ファイバの在庫がございますので、WEBのお問い合わせページ・電話にてお問い合わせください。
ファイバ仕様
|
型番 |
遮断波長 単位：nm |
モードフィールド径(MFD) 単位：μm |
伝送損失 単位：dB/km |
ビート長 単位：mm |
| SMC40P | 330~400 | 3.5±0.5 | ≦50 | ≦1.7 |
| SMC48P | 400~470 | 4.0±0.5 | ≦30 | ≦2.0 |
| SMC53P | 450~530 | 4.2±0.5 | ≦15 | ≦2.0 |
| SMC63P | 520~620 | 4.5±0.5 | ≦12 | ≦2.0 |
| SMC85P | 650~850 | 5.5±0.5 | ≦3.0 | 1.0~2.0 |
| SMC98P | 870~950 | 6.6±0.5 | ≦2.5 | 1.5~2.7 |
| SMC13P | 1110~1290 | 9.0±0.5 | ≦1.0 | 2.5~4.0 |
| SMC15P | 1290~1450 | 10.5±0.5 | ≦0.5 | 3.0~5.0 |
※伝送損失：カットバック法、ビート長：波長掃引法にて測定されたデータになります。
オーダーインフォメーション

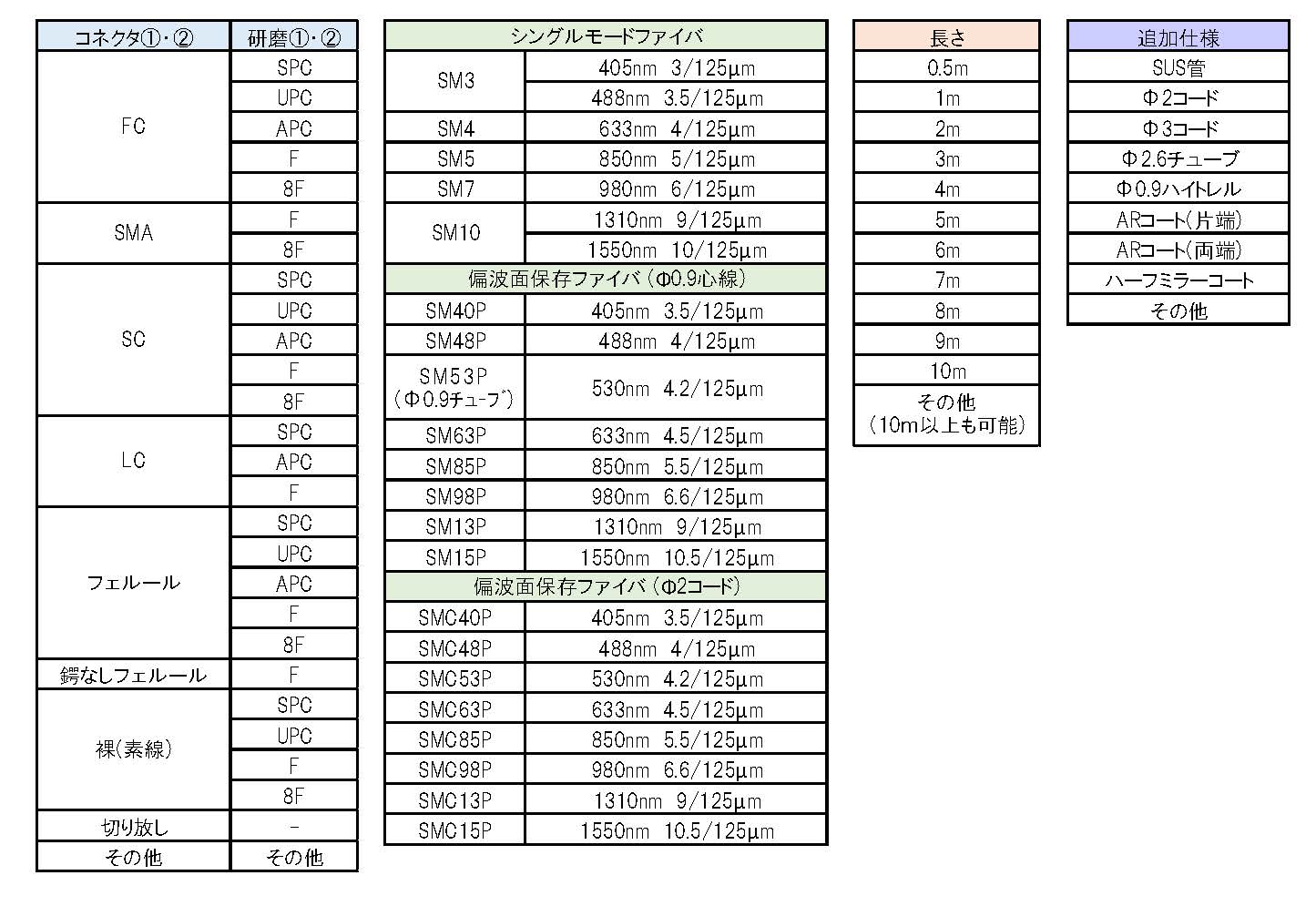

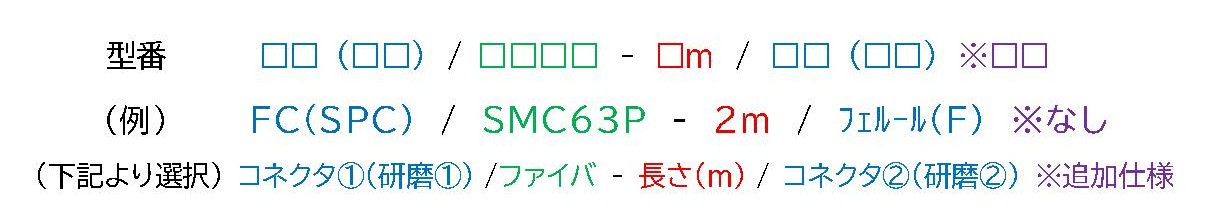

ご希望の仕様が決まっている場合は下記型番をご指定の上、お問い合わせフォームに記載下さい。
単芯のパッチコードの他、偏波保持(PANDA)ファイバを用いた分岐ファイバ・バンドルファイバ・ファイバアレイの製造や、現在所持されている偏波保持(PANDA)ファイバの修理やコネクタ取り換えなども1端末より対応しています。
希望仕様・価格(見積依頼)
仕様
-
ファイバ
SMC40P、SMC48P、SMC53P、SMC63P、SMC85P、SMC98P、SMC13P、SMC15P
-
コネクタ
FCコネクタ、SCコネクタ、LCコネクタ、SMAコネクタ、フェルール(鍔あり・鍔なし)、スリーブ、切り放し等
-
研磨
SPC・APC・UPC・F・8F
-
全長
1m以下､1m､2m､3m､4m､5m､6m､7m､8m､9m､10m､10m以上､100mも対応。※10cm単位でご指定ください
-

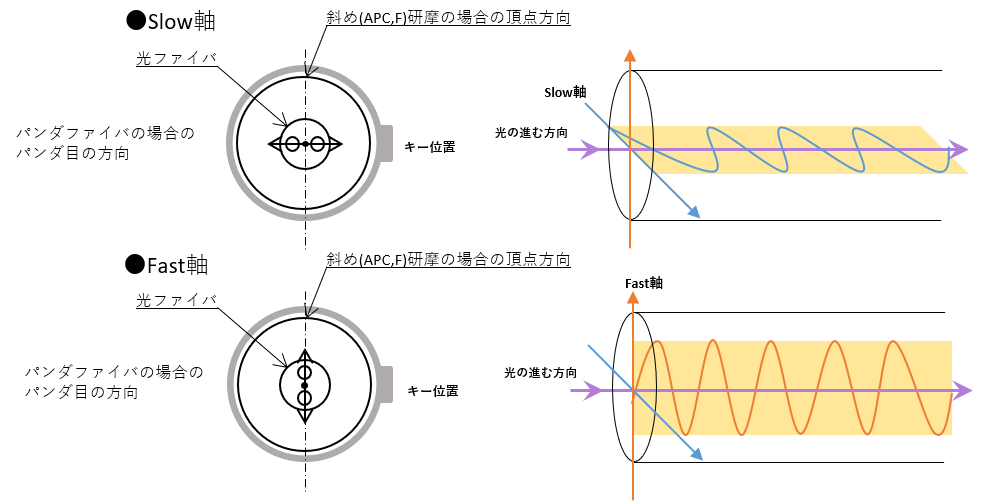

キー位置合わせ (偏光方向の向き)
Slow軸、Fast軸 ※片端Slowｰ片端Fastにする事も可能
-
被覆(保護チューブ)
φ0.9、φ2コード、SUS管等 ※被覆の外径、形状、材質、耐熱性、耐水性、耐薬性などご相談下さい
-
ARコート(反射防止膜)
片端ARコート、両端ARコート ※指定波長、反射率0.5%以下(標準)にて対応
-
消光比
測定・検査をご希望の方はご相談下さい。
-
その他
エンドキャップ、偏波保持ファイバの融着、ファイバ単体販売、ファイバ端面検査、ファイバ端面再研磨、コネクタ変更、ファイバアレイ
用途
- 情報通信用機器
- 各種センサー(光ファイバジャイロ、ひずみ・温度計測など)
- 偏波依存性のある光部品との高効率結合
- ファイバーレーザー発振器・増幅器の出力ビーム導光
- 長距離光通信
図面
- 【参考図番：FD-14004】SC(SPC)／460HP－0.5m／SC(SPC) ※0.5mの短いパッチコードも製造可
- 【参考図番：FD-13030】 FC(APC)／SM63P－2m／FC(APC) ※キー位置合わせも対応
- 【参考図番：FD-12026】SL3／SM63P－0.2m／FC(SPC)
