905nm パルスLDチップ・パッケージ（LiDAR）
メーカー名Raybow Optoelectronics
- 光源
- LiDAR関連
- 半導体レーザ・VCSEL
- ベアチップ
- 905nm

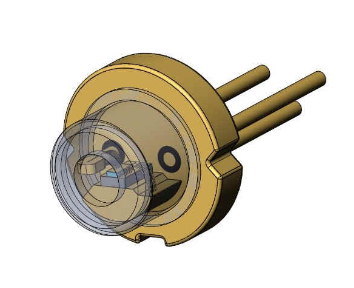

Raybow Optoelectronics社の905nm LDチップ／TO56パッケージ品は、LiDARやレーザー測距、3Dセンシング用途に適したパルス駆動用半導体レーザーダイオードです。905nm帯はSi系受光素子との組み合わせがしやすく、測距システムを比較的低コストに構成しやすい波長帯として広く利用されています。TO56金属パッケージに実装することで、取り扱いやすさ、放熱性、信頼性を高めており、試作評価から量産用途まで幅広く検討いただける製品です。
出力ラインナップは6W／20W／40W／50W／75W／100W／140Wと幅広く、LiDar・3Dセンシング設計に応じた選定が可能です。近距離向けの小型センサーから、高いピークパワーが求められる長距離測距用途まで、システム要件に合わせた柔軟な構成を検討できます。

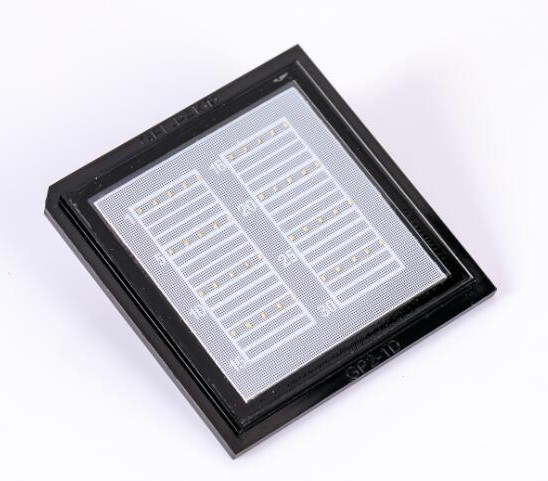

また、同社の905nm LDは、チップ単体に加えてTO56パッケージ品もラインナップされています。チップ単体に比べて取り扱いやすく、試作評価や装置への組み込み検討にも適しています。さらに、表面実装型（SMD）パッケージも用意されており、Raybow社が保有する各種905nmチップに対応可能です。
| 波長 | 型番 | ピーク出力 | 形態 | スタック構成 | 動作電流 Typ. | 動作電圧 Typ. | 発光窓／アパーチャ |
|---|---|---|---|---|---|---|---|
| 905nm | RB-905C-135-65-0.75-SE-G02 | 65W | チップ | 3stack PLD | 19A | 10.2V | 135μm、FWHM 110×13μm |
| 905nm | RB-905C-135-65-0.75-TO-B1-G02 | 65W | TO | 3stack PLD | 19A | 14.2V | 135μm、FWHM 110×10.4μm |
| 905nm | RB-905D-300-165-0.75-SE-G90 | 165W | チップ | 4stack PLD | 39A | 14V | 300μm、FWHM 220×16μm |
| 905nm | RB-905D-300-165-0.75-TO-A1-G90 | 165W | TO | 4stack PLD | 39A | 22V | 300μm、FWHM 220×16μm |
| 905nm | RB-905E-300-225-0.75-SE-G90 | 225W | チップ | 5stack PLD | 38A | 17.6V | 300μm、FWHM 240×19μm |
| 905nm | RB-905E-300-225-0.75-TO-A1-G90 | 225W | TO56 | 5stack PLD | 38A | 24.6V | 300μm、FWHM 240×19μm |
| 905nm | RB-905E-300-225-0.75-TO-S1-G90 | 225W | TO56＋FAC | 5stack PLD | 39A | 24.6V |
ポイント
- 幅広い出力ラインナップ
- LiDAR／ToF用途に適したパルス駆動設計
- チップ／TO56／SMDなど柔軟な実装形態
- 高効率・高コストパフォーマンス
